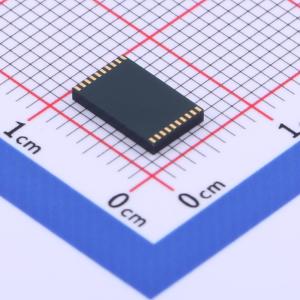

ADE1201ACCZ

ADE1201是一款单通道、可配置的隔离式数字输入监测解决方案，适用于输配电应用。通过串口接口（SPI）对ADE1201进行配置，可对数字输入（也称为二进制输入或触点输入）进行隔离测量。DOUT1引脚上的ADE1201数字输出信号反映了经过用户可配置信号调理后的输入信号状态。SPI协议支持寻址功能，最多允许八台设备共享一个4线SPI端口。 ADE1201应用电路可接受宽范围的输入电压，直流为±10 V至±300 V，交流有效值为8 V至240 V。可编程的预激励电流和强大的应用电路使该器件能够满足严格的系统级电磁兼容性（EMC）要求。 ADE1201集成了隔离式直流 - 直流转换器，无需外部隔离电源。芯片级变压器技术用于隔离数字输入监测器高压隔离侧和低压非隔离侧之间的逻辑信号。这项技术实现了包含数据和电源隔离的小尺寸设计。 集成的逐次逼近寄存器（SAR）模数转换器（ADC）和1x至10x的可编程增益放大器（PGA）用于测量模拟输入。可通过SPI端口获取ADC波形，以便进行系统级诊断。

• 单通道、可配置、隔离式数字输入
• 可编程跳闸阈值
• 片上去抖滤波器
• 片上数据和电源隔离
• 应用电路可监测宽电压范围：直流±10 V至±300 V，交流有效值8 V至240 V
• 可编程预激励电流：脉冲电流高达205 mA，恒定电流高达6.3 mA
• 安全和法规认证：UL认证，根据UL 1577标准，1分钟内承受3750 V有效值；CSA组件验收通知5A（待批准）；CSA 61010 - 1：300 V有效值；VDE合格证书（待批准）；DIN V VDE V 0884 - 11（VDE V 0884 - 11）：2017 - 1，V₁₀RM = 565 V峰值
• 强大的EMC解决方案，支持继电保护系统级要求
• 可获取ADC采样数据用于系统诊断
• 带PGA的内部SAR ADC
• 单3.3 V电源，集成isoPower隔离式直流 - 直流转换器
• 接口：SPI；DOUT1输出反映数字输入状态；IRQ中断引脚
• 工作温度：- 40℃至+125℃
• 20引脚LGA封装，爬电距离6.8 mm

• 输配电
• 多功能继电保护
• 变电站电池监测
• 间隔或变电站联锁
• 合并单元
• 断路器状态指示
• 远程终端单元
• 楼宇自动化
