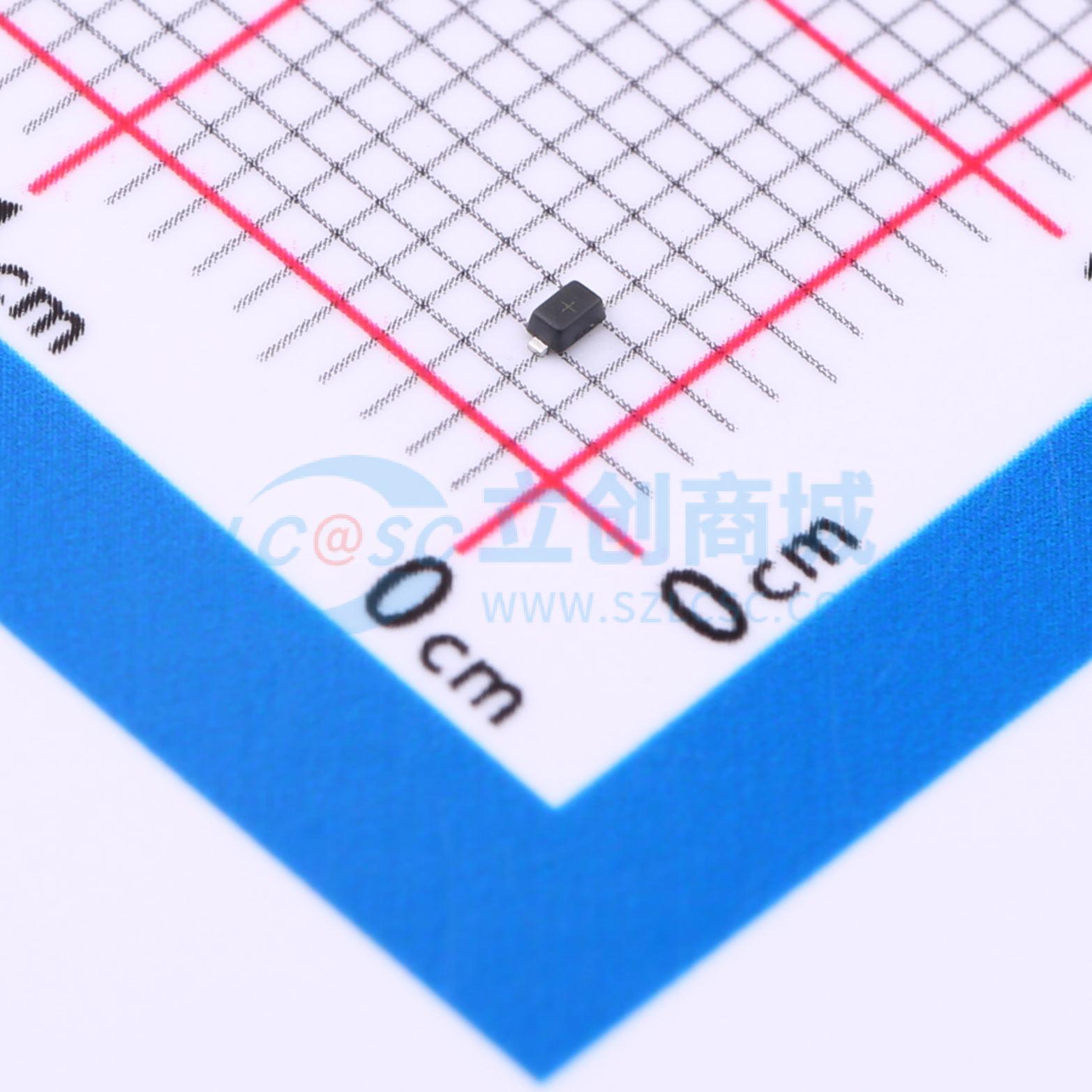

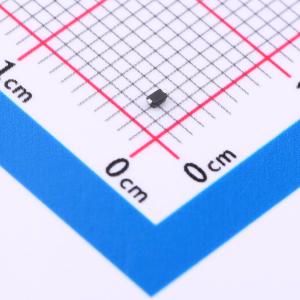

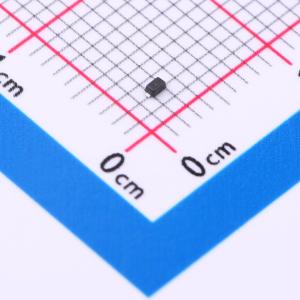

AQ3522-01LTG

双向ESD 5V截止峰值浪涌电流：2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: AQ3522集成了超低电容二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的组件能够安全吸收超过IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0和IEEE 1394。
品牌名称: Littelfuse(美国力特)
商品型号: AQ3522-01LTG
商品编号: C1236024
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

AQ3522集成了超低电容二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款坚固的元件能够安全吸收超过IEC 61000 - 4 - 2国际标准（4级，±8kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0和IEEE 1394。

商品特性

静电放电（ESD），符合IEC 61000 - 4 - 2标准，±22kV接触放电，±30kV空气放电
电快速瞬变脉冲群（EFT），符合IEC 61000 - 4 - 4标准，40A（脉冲宽度tp = 5 / 50ns）
浪涌（Lightning），2.5A（符合IEC 61000 - 4 - 5第二版定义的8/20μs波形）
在3GHz下电容低至0.15pF（典型值）
静电放电（ESD），符合ISO 10605标准，330pF 330Ω，±21kV接触放电，±23kV空气放电
有助于实现出色的信号完整性
可提供生产件批准程序（PPAP）文件
通过AEC - Q101认证
无卤、无铅，符合RoHS标准
湿度敏感度等级（MSL - 1）

应用领域

超高速数据线
USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort接口
V - By - One接口
低压差分信号（LVDS）接口
汽车应用
消费、移动和便携式电子设备
具备高速接口的平板电脑和外部存储设备
小封装且需要高ESD性能的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	9.2V
	反向电流(Ir)	100nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.15pF
