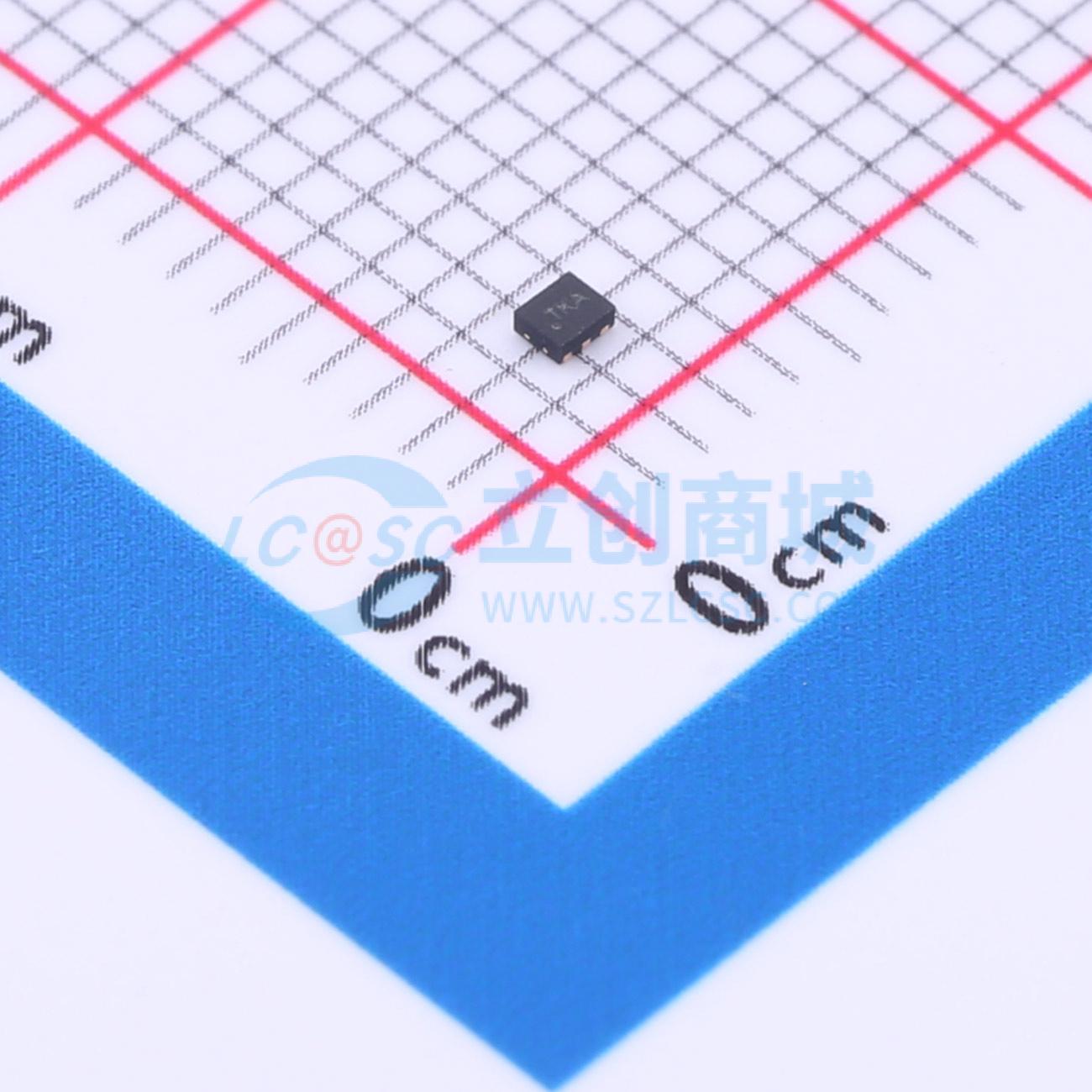

温馨提醒：图片仅供参考，商品以实物为准

SP3423-02UTG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Littelfuse(美国力特)
商品型号: SP3423-02UTG
商品编号: C1236025
商品封装: UDFN-6(1.25x1)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

SP3423集成了2通道低电容转向二极管和一个雪崩击穿二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。SP3423能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大接触放电等级（±8kV接触放电）的反复ESD冲击，且性能不会下降。低关态电容使其非常适合保护高速信号线，如USB2.0/3.0和10GbE接口，其极低的动态电阻可保护最敏感的先进芯片组免受ESD瞬变影响。其直通能力使SP3423 TVS成为一种便于PCB布局的元件，有助于降低PCB杂散电容。

商品特性

ESD，IEC 61000 - 4 - 2，±70kV接触放电，±75kV空气放电
EFT，IEC 61000 - 4 - 4，80A（脉冲宽度tp = 5/50ns）
雷电防护，2A（符合IEC 61000 - 4 - 5第二版规定的8/20μs波形）
每个I/O的典型电容为0.2pF
5V时典型漏电流为0.01μA
小型μDFN - 6封装（尺寸1.2mm × 1.0mm × 0.5mm）
通过AEC - Q101认证
湿度敏感度等级（MSL - 1）
无卤、无铅且符合RoHS标准

应用领域

LCD/PDP电视
数码相机
外部存储设备
便携式医疗设备
DVD/蓝光播放器
汽车电子
机顶盒
可穿戴技术产品
智能手机
USB 2.0/3.0接口
超级本/笔记本电脑
高达10GbE的以太网接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	13V
	峰值脉冲电流(Ipp)	2A@8/20us
	击穿电压	8.4V
	反向电流(Ir)	10nA

	属性	参数值
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
