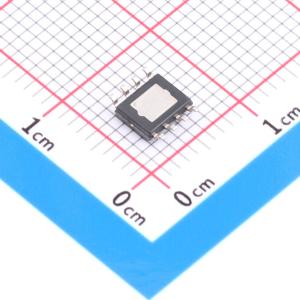

温馨提醒：图片仅供参考，商品以实物为准
OPA462IDDA
高电压、高电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA462 180V、高带宽 (6.5MHz)、高压摆率 (25V/μs)、单位增益稳定运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA462IDDA
- 商品编号
- C1235986
- 商品封装
- SOIC-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 180V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 6.5MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 32V/us | |
| 输入偏置电流(Ib) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30pA | |
| 噪声密度(eN) | 33nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.2mA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 180V | |
| 双电源(Vee~Vcc) | 6V~90V；-90V~-6V |
商品概述
OPA462 是一款高电压(180V) 和高电流驱动(45mA)的运算放大器。该器件的特点是单位增益稳定，且具有6.5MHz 增益带宽积。 OPA462 在过热条件下以及电流过载时会受到内部保护。该器件完全可以在 ±6V 至 ±90V 的宽电源电压范围内工作或者由12V 至180V 的单电源供电工作。状态标志是漏极开路输出，使该器件可以将标准低压逻辑电路作为基准。该高电压运算放大器具有出色的精度与宽输出摆幅，而且不存在相似运算放大器中会出现的反相问题。 可以通过启用/禁用(E/D) 引脚来禁用输出。E/D 引脚具有公共回路引脚，可轻松与低压逻辑电路连接。此类禁用可在不干扰输入信号路径的情况下实现，不仅省电，还能保护负载。 OPA462 采用小型暴露金属焊盘封装，在工业温度范围（ -40°C 至 +85°C ）内能够散热。
商品特性
- 宽电源电压范围：±6V (12V) 至±90V (180V)
- 高输出负载驱动：IO ±45mA
- 电流限制保护
- 过热保护
- 状态标志
- 独立输出禁用
- 增益带宽：6.5MHz
- 压摆率：32V/μs
- 宽温度范围： -40°C 至 +85°C
- 8 引脚HSOIC (SO PowerPAD) 封装
应用领域
- 半导体测试
- 光学模块
- 实验室和现场仪表
- 半导体制造
- 多参数患者监护仪
- PC 和笔记本电脑显示面板
