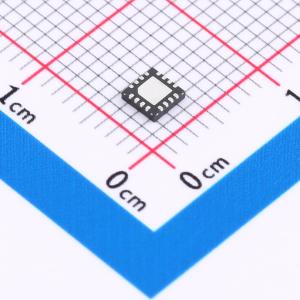

温馨提醒：图片仅供参考，商品以实物为准

MAX20098ATEC/VY+

汽车级36V 2.2MHz同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20098是一款汽车级2.2MHz同步降压控制器,具有3.5μA的静态电流。它支持3.5V到42V的输入电压范围,适用于冷启动和发动机启停等应用场景。该控制器提供5V固定输出或1V到10V可调输出,具有±1.1%的输出电压精度。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20098ATEC/VY+
商品编号: C1235991
商品封装: TQFN-16(3x3)
包装方式: 管装
商品毛重: 0.557143克(g)

商品参数

商品概述

MAx20098 是一款汽车级 2.2MHz 同步降压控制器 IC，具有 3.5μA 的静态电流。该 IC 可在 3.5V 至 42V 的输入电压范围内工作，并且可以通过 99%（典型值）的占空比在压降条件下运行。它适用于在宽输入电压范围下工作的中高功率需求应用，例如在汽车冷启动或启停条件下。

降压控制器的工作频率高达 2.2MHz，允许使用小型外部元件，减少输出纹波，并确保不会干扰 AM 频段。开关频率可通过电阻调节（220kHz 至 2.2MHz）。FSYNC 输入可编程性提供了三种频率模式以优化性能：强制固定频率操作、具有超低静态电流的跳频模式以及与外部时钟同步。IC 还提供了一个 SYNC 输出，使两个控制器可以并行工作。该 IC 具有工厂可编程的扩频选项，用于频率调制以最小化 EMI 干扰。

PGOOD 输出指示电压是否在调节范围内。保护功能包括逐周期电流限制和热关断。MAx20098 在 -40℃ 臰 +125℃ 的汽车温度范围内工作。

应用领域

娱乐信息系统
USB 集线器
通用负载点(POL)

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~10V
	输出电流	-
	开关频率	220kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.5uA
	开关管(内置/外置)	外置
	输出类型	可调
