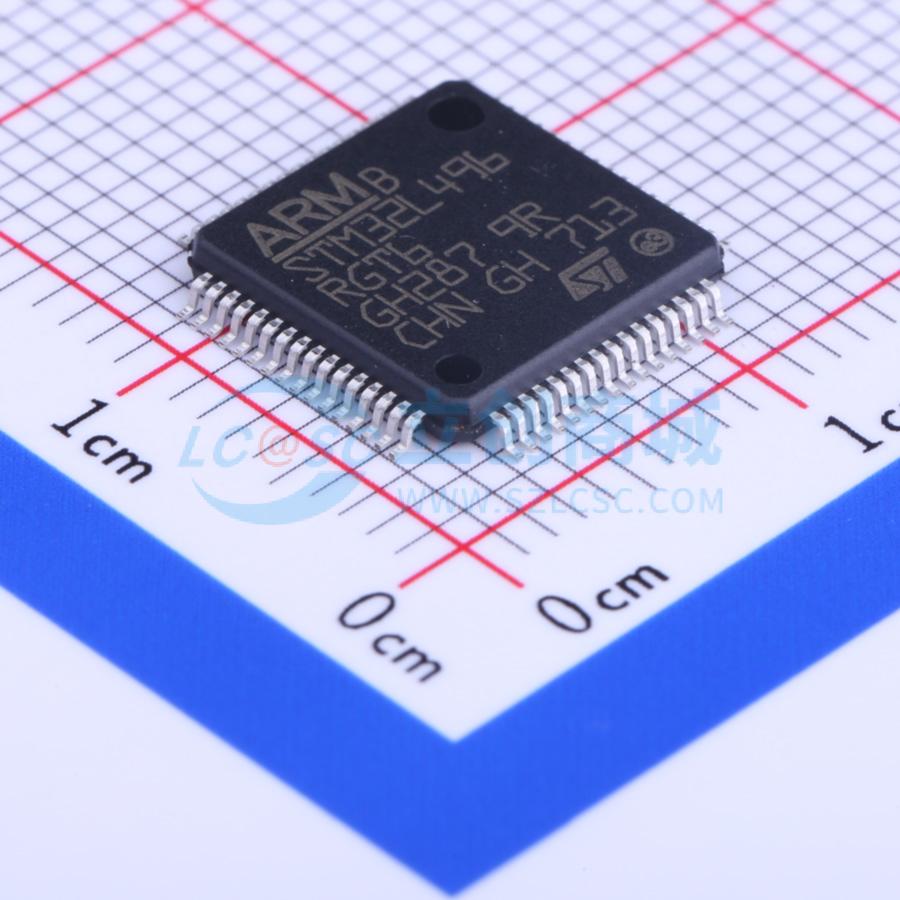

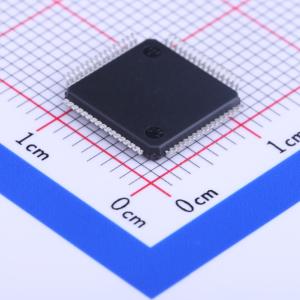

STM32L496RGT6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有1 MB Flash存储器、USB OTG、LCD和DFSDM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电源电压范围为1.71V至3.6V，温度范围为-40°C至85/125°C。 V_BAT模式下电流为320nA，用于RTC和32×32位备份寄存器。 关机模式电流为25nA（5个唤醒引脚）。 待机模式电流为108nA（5个唤醒引脚）。 带RTC的待机模式电流为426nA。 停止2模式电流为2.57μA，带RTC的停止2模式电流为2.86μA。 运行模式（LDO模式）电流为91μA/MHz。 运行模式（3.3V SMPS模式）电流为37μA/MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L496RGT6
- 商品编号
- C124720
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 320KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 1.71 V 至 3.6 V 电源，-40℃ 至 85/125℃ 温度范围
- 320 nA 在 VBAT 模式：为 RTC 和 32x32 位备份寄存器供电
- 25 nA 关机模式（5 个唤醒引脚）
- 108 nA 待机模式（5 个唤醒引脚）
- 426 nA 带 RTC 的待机模式
- 2.57 μA 停止 2 模式，2.86 μA 带 RTC 的停止 2 模式
- 91 μA/MHz 运行模式（LDO 模式）
- 37 μA/MHz 运行模式（@3.3 V SMPS 模式）
- 批量采集模式（BAM）
- 5 μs 从停止模式唤醒
- 除关机外所有模式的欠压复位（BOR）
- 互连矩阵
- 核心：带 FPU 的 ARM 32 位 Cortex - M4 CPU，自适应实时加速器（ART AcceleratorTm）允许从闪存无等待状态执行，频率高达 80 MHz，MPU，100 DMIPS 和 DSP 指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1），273.55 Coremark@（3.42 Coremark/MHz @ 80 MHz）
- 能量基准：217 ULPBENCHTM 分数
- 16 个定时器：2x16 位高级电机控制，2x32 位和 5x16 位通用，2x16 位基本，2x低功耗 16 位定时器（停止模式可用），2x看门狗，SysTick 定时器
- RTC 带硬件日历、闹钟和校准
- 多达 136 个快速 I/O，大多数 5 V 容忍，多达 14 个 I/O 独立供电低至 1.08 V
- 专用 Chrom - ART AcceleratorTM 用于增强图形内容创建（DMA2D）
- 8 至 14 位相机接口高达 32 MHz（黑白）或 10 MHz（彩色）
- 存储器：多达 1 MB 闪存，2 个可读写存储体，专有代码读出保护；320 KB SRAM 包括 64 KB 带硬件奇偶校验；支持 SRAM、PSRAM、NOR 和 NAND 存储器的外部静态存储器接口；双闪存 Quad SPI 存储器接口
- 时钟源：4 至 48 MHz 晶体振荡器，32 kHz 用于 RTC 的晶体振荡器（LSE），内部 16 MHz 工厂校准 RC（±1%），内部低功耗 32 kHz RC（±5%），内部多速 100 kHz 至 48 MHz 振荡器，由 LSE 自动校准（精度优于±0.25%），内部 48 MHz 带时钟恢复，3 个用于系统时钟、USB、音频、ADC 的 PLL
- LCD 8x40 或 4x44 带升压转换器
- 多达 24 个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 4 个用于 sigma - delta 调制器的数字滤波器
- 丰富的模拟外设（独立供电）：3x12 位 ADC 5 Msps，硬件过采样可达 16 位，200 μA/Msps；2x12 位 DAC，低功耗采样保持
