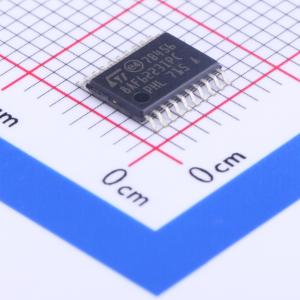

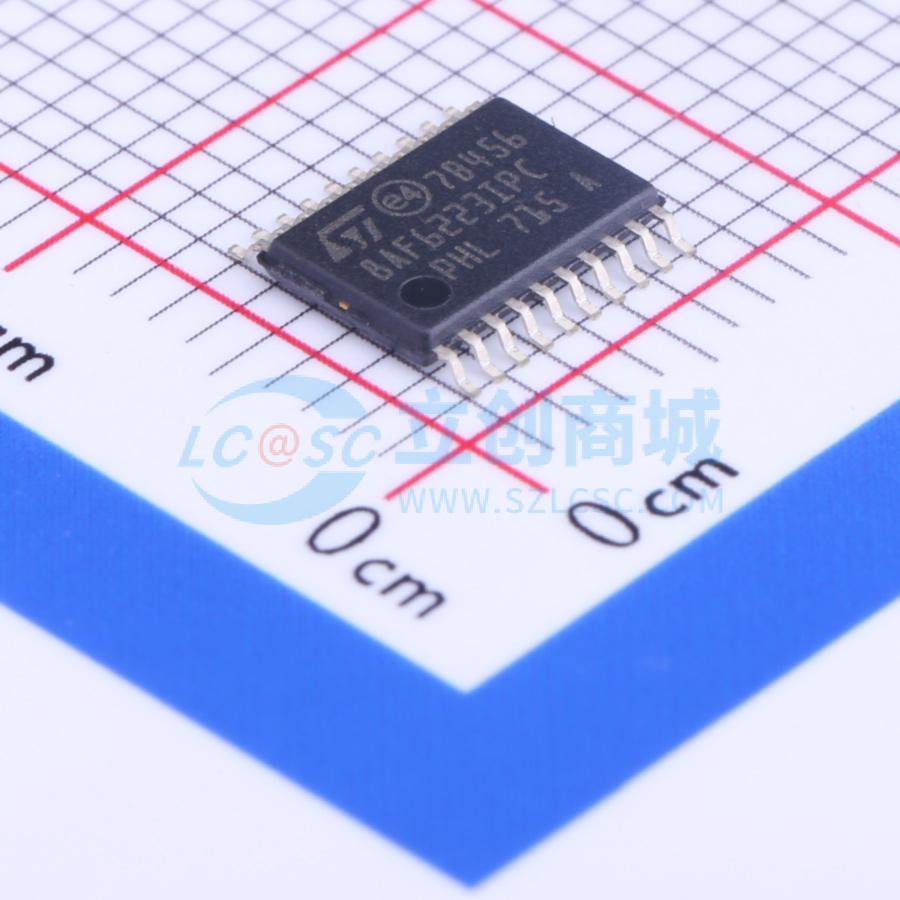

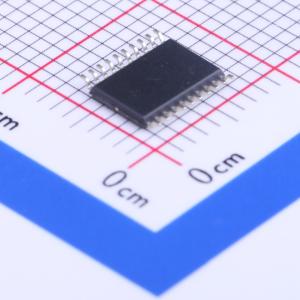

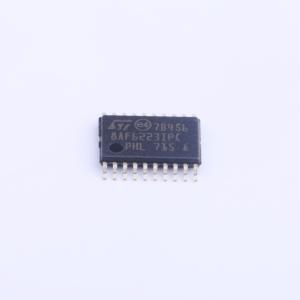

STM8AF6223IPCU

汽车8位MCU，最高8 KB闪存，数据EEPROM，10位ADC，定时器，LIN，SPI，I²C，3至5.5 V

STM8AF6213、STM8AF6223、STM8AF6223A和STM8AF6226汽车8位微控制器提供4至8 KB的闪存程序存储器，加上集成的真实数据EEPROM。它们提供了以下优势：性能、鲁棒性和降低系统成本。

设备的性能和鲁棒性通过先进的内核和外设得以保证，这些内核和外设采用最先进的技术制造，具有16 MHz时钟频率、坚固的I/O端口、带有独立时钟源的独立看门狗以及时钟安全系统。

系统成本因集成了可进行多达300 k次写/擦除循环的真实数据EEPROM以及高度集成的内部时钟振荡器、看门狗和掉电复位功能而得以降低。

同时提供了完整的文档和广泛的选择开发工具。

• AEC-Q100 认证
• 核心 – 最大 fCPU: 16 MHz – 具有哈佛架构和3级流水线的高级STM8A核心 – 扩展指令集
• 存储器 – 程序存储器：4到8 Kbyte Flash程序；数据保持20年，在55°C下经过1 kcycle 数据存储器：640字节真实数据EEPROM；耐久度300 kcycle – RAM：1 Kbyte
• 时钟管理 – 带外部时钟输入的低功耗晶体谐振器振荡器 内部可调16 MHz RC和低功耗128 kHz RC振荡器 – 带有时钟监控的时钟安全系统
• 复位和电源管理 – 具有用户定义时钟门控的等待/自动唤醒/停止低功耗模式 低消耗上电复位和掉电复位
• 中断管理 – 支持32个中断的嵌套中断控制器 – 最多28个外部中断，分布在7个向量上
• 定时器 – 高级控制定时器：16位，4个CAPCOM通道，3个互补输出，死区时间插入和灵活同步 16位通用定时器，每个具有3个CAPCOM通道（IC，OC，PWM） 8位AR基本定时器，带8位预分频器 – 自动唤醒定时器 – 窗口和独立看门狗定时器
• I/O – 在32引脚封装中最多28个I/O，包括21个高灌电流输出 高度稳健的I/O设计，对电流注入免疫
• 通信接口 LINUART 符合LIN 2.2标准，主/从模式，具有自动重同步功能 SPI接口最高可达8 Mbit/s或fMASTER/2 I2C接口最高可达400 Kbit/s
• 模数转换器 (ADC) 10位，±1 LSB ADC，最多7个复用通道+1个内部通道，扫描模式和模拟看门狗 内部参考电压测量
• 工作温度高达150°C
