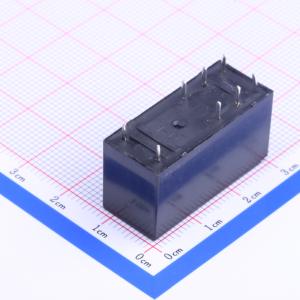

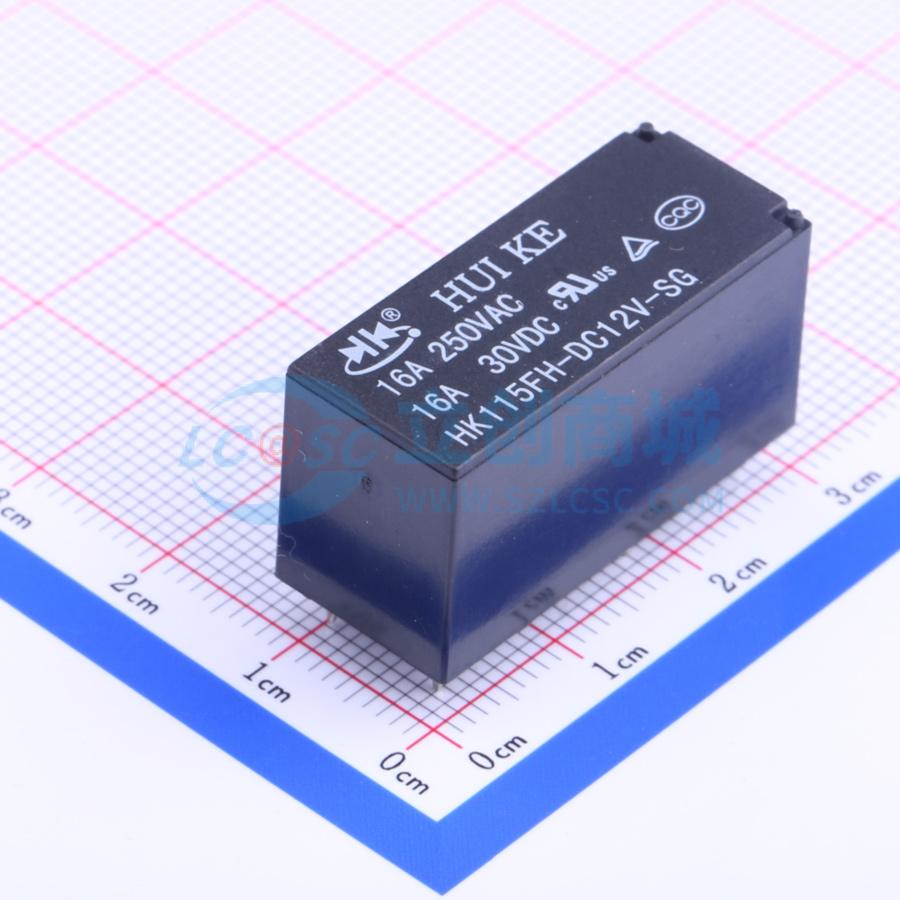

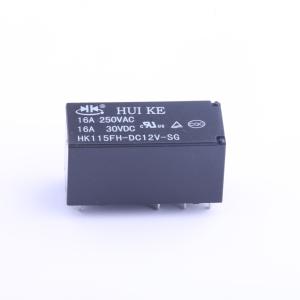

温馨提醒：图片仅供参考，商品以实物为准
HK115FH-DC12V-SG
12V 一组转换:1C(单刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：安全认证：UL、CQC、TUV。 接点间隙：最小0.3mm。 接点阻抗：初始值最大100mΩ。 接点容量：250VAC cosφ = 1，可通过电流为12安培；30VDC，可通过电流为12安培
- 品牌名称
- 汇科
- 商品型号
- HK115FH-DC12V-SG
- 商品编号
- C124748
- 商品封装
- 插件,29.6x12.7mm
- 包装方式
- 管装
- 商品毛重
- 14.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 12A@250VAC；12A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 400mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | 360Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 8ms | |
| 工作温度 | -40℃~+70℃ |
商品特性
- 安全认证：UL、CQC、TUV
- 接点间隙最小 0.3mm
- 接点阻抗初始值最大 100mΩ
- 接点容量：250VAC Cos Φ = 1 时可通过电流为 12 安培；30VDC 时可通过电流为 12 安培
- 感动电压 ≤ 额定电压之 75% VDC
- 开放电压 ≥ 额定电压之 10% VDC
- 动作时间在施加额定电压时最大为 15 毫秒
- 开放时间在额定电压突然消失时最大为 8 毫秒
- 线圈温升在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过 40℃（不包含环境温度）
- 电气寿命：12A/250VAC Cos Φ = 1 施加额定电压时，有 100,000 次以上；12A/30VDC 施加额定电压时，有 100,000 次以上；无负载情况下有 10,000,000 次以上之机械寿命
- 最大操作频率：电气每分钟 30 次；机械每分钟 300 次
- 介质耐压：接点对接点间 1000VAC，50/60 Hz，漏电流小于 1mA，持续一分钟；线圈对接点间 5000VAC，50/60 Hz，漏电流小于 1mA，持续一分钟
- 绝缘阻抗施加 500VDC 量测值需 ≥ 100MΩ
