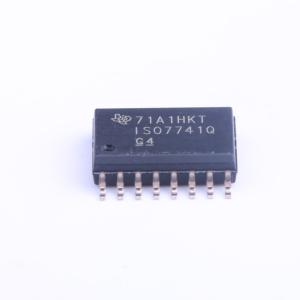

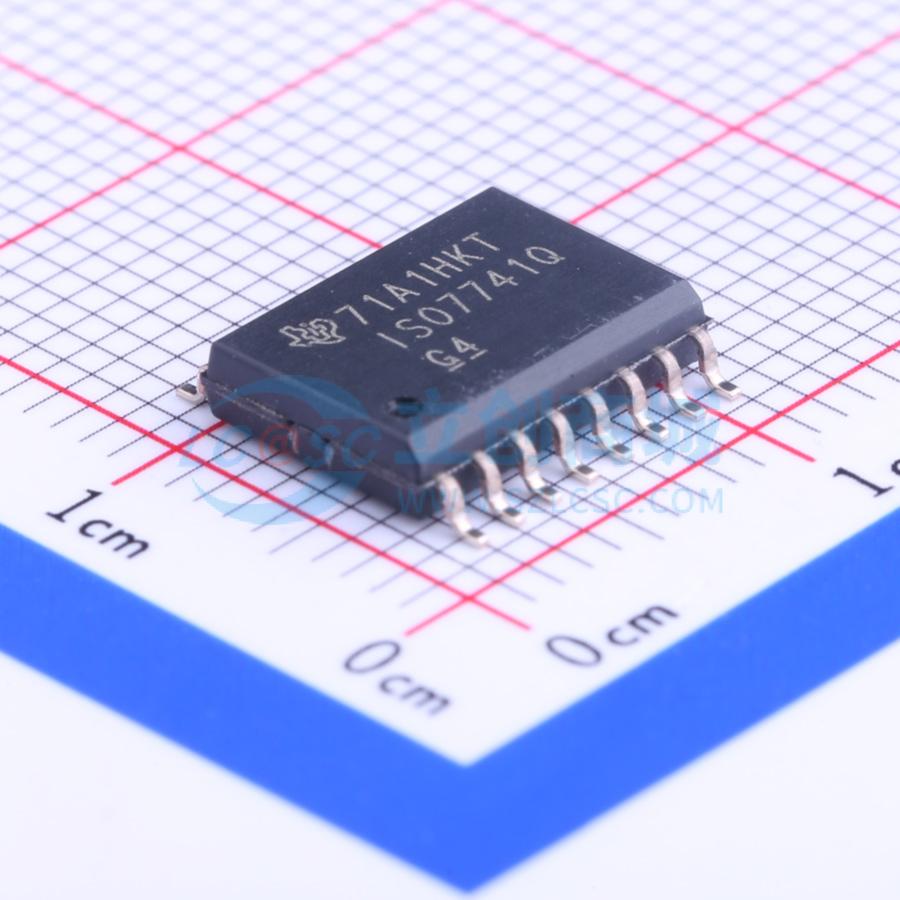

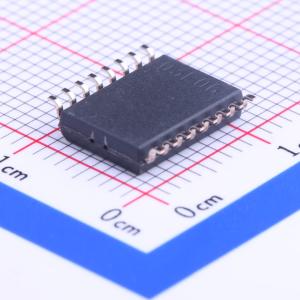

ISO7741QDWRQ1

ISO774x-Q1 器件是高性能四通道数字隔离器，可提供符合UL 1577 的 5000 V_RMS （DW 封装）和2500VRMS（DBQ 封装）隔离额定值。该系列器件的增强型隔离额定值符合VDE、CSA、TUV 和CQC 标准。 在隔离互补金属氧化物半导体(CMOS) 或者低电压互补金属氧化物半导体(LVCMOS) 数字I/O 时，ISO774x-Q1 器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO₂) 绝缘栅相隔离。该器件配有使能引脚，可用于将多个主驱动应用中的相应输出置于高阻抗状态，也可用于降低功耗。ISO7740-Q1 器件具有四条同向通道，ISO7741-Q1 器件具有三条正向通道和一条反向通道，ISO7742-Q1 器件具有两条正向通道和两条反向通道。如果输入功率或信号出现损失，不带后缀F 的器件默认输出高电平，带后缀F 的器件默认输出低电平。 隔离栅寿命： >40 年 宽体小外形尺寸集成电路(SOIC) (DW-16) 和QSOP (DBQ-16) 封装选项 安全相关认证： DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12 UL 1577 组件认证计划 CSA 组件验收通知5A，IEC 60950-1 和IEC 60601-1 终端设备标准 符合GB4943.1-2011 的CQC 认证 符合EN 60950-1 和EN 61010-1 标准的TUV 认证 通过DW 封装认证；其他全部认证纳入规划

• 符合汽车应用认证，具有符合AEC-Q100 标准的下列结果：
  • 器件温度等级1： -40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式(HBM) 静电放电(ESD) 分类等级3A
  • 器件组件充电模式(CDM) ESD 分类等级C6
• 信号传输速率：高达100Mbps
• 宽电源电压范围：2.25V 至5.5V
• 2.25V 和5V 电平转换
• 默认输出高电平和低电平选项

• 混合动力电动汽车
  • 电机控制
  • 电源
  • 太阳能逆变器
• 医疗设备
