- 引脚图
温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述

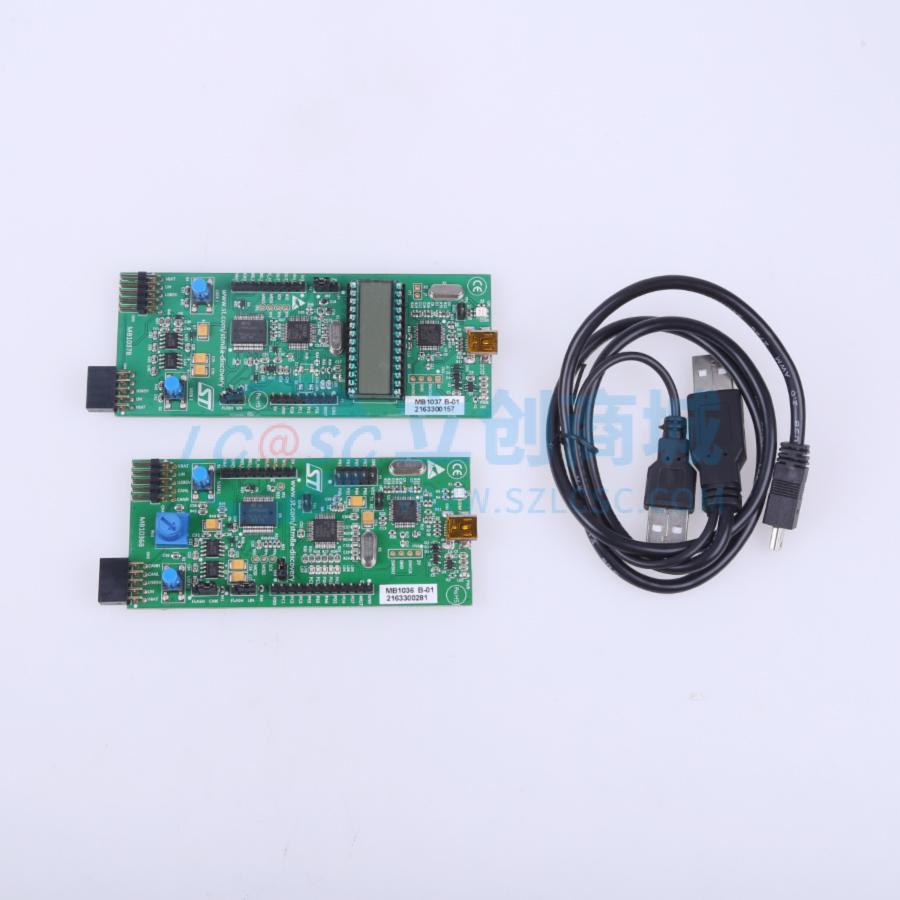

STM8A-DISCOVERY可帮助您了解STM8AF和STM8AL汽车微控制器系列的特性，并通过两个可通过LIN网络连接的专用应用板开发应用程序。STM8AF板可在MCU以5V供电时执行CAN和LIN通信，并可通过其集成收发器连接到网络。STM8AL板通过其收发器管理LIN从机通信，使用4位字母数字LCD显示屏，MCU以3.3V供电，提供低能耗模式。两块板均包含按钮、LED、外部连接器，并允许各种配置以利用微控制器的多种功能。
商品特性
- 通用特性：板载ST-LINK/V2，用于调试和编程；板电源供应：通过5V USB总线，由USB端口供电时，内部双ST662A升压转换器可产生12Vdc；外部应用电源VBAT（最高14Vdc）；16 MHz HSE XTAL晶体振荡器；L99PM62GXP电源管理IC，带有LIN和高速CAN，以及SPI控制接口和高侧驱动器；两个按钮（USER1和USER2）；L99PM62GXP的扩展接头，包括继电器、高侧输出和唤醒功能。
- STM8AF专用特性：STM8AF5288T微控制器，具有64 Kbytes Flash、2 Kbytes数据EEPROM、LIN、CAN，采用48引脚封装；七个LED：LD1（红/绿）用于USB通信，LD2（红）用于5V电源开启，五个用户LED LD3（红）和LD4至LD7（绿）；RV1电位器连接到ADC外设；MCU连接扩展接头（全Port B、空闲端口引脚、RESET）。
- STM8AL专用特性：STM8AL3L68T微控制器，具有32 Kbytes Flash、1 Kbytes数据EEPROM、LCD，采用48引脚封装；四个LED：LD1（红/绿）用于USB通信，LD2（红）用于3.3V电源开启，两个用户LED LD3（红）和LD4（绿）；4位字母数字LCD显示屏（含4条显示条）；MCU连接扩展接头（空闲端口引脚、RESET）。
应用领域
- 开发STM8AF和STM8AL汽车微控制器的应用程序。
