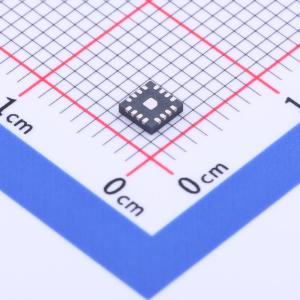

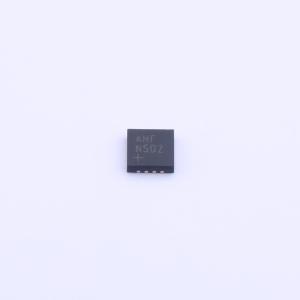

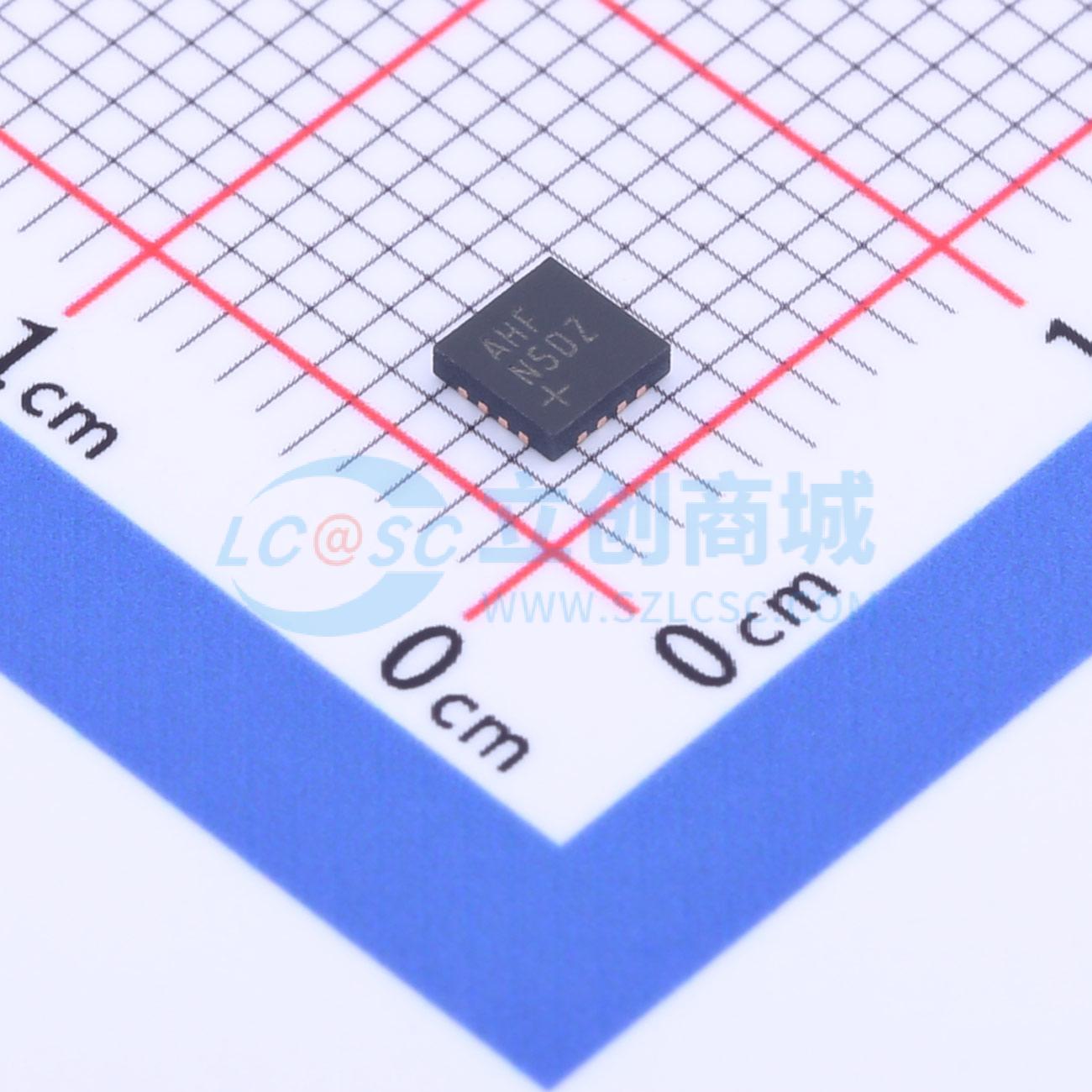

温馨提醒：图片仅供参考，商品以实物为准
MAX9947ETE+T
AISG 兼容全集成收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AISG集成收发器、 业内首款兼容于AISG、完全集成的收发器，用于基站和控制楼设备
- 商品型号
- MAX9947ETE+T
- 商品编号
- C124675
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | - | |
| 工作电压 | 3V~5.5V | |
| 应用领域 | AISG | |
| 输出功率 | 12dBm | |
| 数据速率 | 115.2Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | - | |
| 灵敏度 | -15dBm | |
| 接收电流 | - | |
| 典型应用频率 | 2.176MHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品概述
MAX9947是一款符合AISG标准的完全集成式收发器。 MAX9947接收器的典型动态范围为20dB，并集成了一个带通滤波器，该滤波器工作在2.176MHz频率，带宽窄至200kHz。 MAX9947发射器集成了一个符合AISG频谱发射规范的带通滤波器。它可以调制高达115.2kbps的OOK信号。输出功率可通过外部电阻在+7dBm至+12dBm之间调节，以补偿外部电路和电缆中的损耗。 MAX9947还具备一个方向输出，便于塔装设备中的RS - 485总线仲裁。 MAX9947采用小型3mm×3mm 16引脚TQFN封装，工作温度范围为-40℃至+105℃。
商品特性
- 接收器宽输入动态范围：50Ω负载下为-15dBm至+5dBm
- 发射器输出电平可变：+7dBm至+12dBm
- 输出发射规范符合AISG标准
- 自动方向输出
- 塔装设备无需微控制器处理总线仲裁
- 支持所有AISG数据速率：9.6kbps、38.4kbps、115.2kbps
- 带通滤波器符合AISG协议，中心频率为2.176MHz
- 电源电压范围：3.0V至5.5V
- 独立逻辑电源
- 小型3mm x 3mm 16引脚TQFN封装
应用领域
- 基站塔装设备
