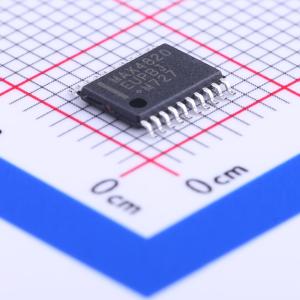

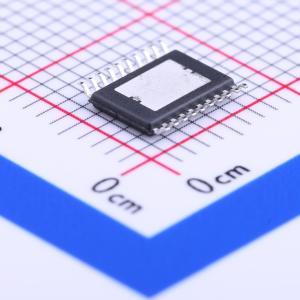

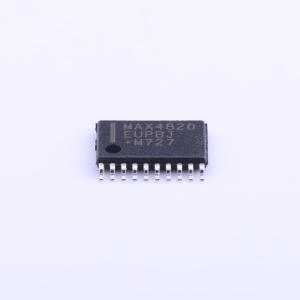

MAX4820EUP+T

MAX4820/MAX4821 8通道继电器驱动器提供了内置的反冲保护，可以驱动+3.3V/+5V非锁存或双线圈锁存继电器。这些设备在驱动+3V继电器时特别有用。每个独立的开漏输出具有2Ω的导通电阻，并保证能够吸收至少70mA的负载电流。这两种设备的静态电流均小于50μA（最大值），并且输出关闭时的泄漏电流为1μA。

MAX4820具有与SPI/QSPI/MICROWIRE兼容的串行接口。输入数据被移入一个8位移位寄存器中，并在CS从低到高转变时锁存到输出端。移位寄存器中的每个数据位对应一个特定的输出，允许独立控制所有输出。

MAX4821具有4位（A0, A1, A2, LVL）并行输入接口。前三位（A0, A1, A2）确定输出地址，第四位（LVL）决定所选输出是开启还是关闭。当CS从低到高转变时，数据被锁存到输出端。

两种设备都具有单独的设置和复位功能，允许用户通过一条控制线同时打开或关闭所有输出。所有数字输入上的内置迟滞（施密特触发器）使得该设备可以用于处理缓慢上升和下降的信号，例如来自光电耦合器或RC上电初始化电路的信号。MAX4820/MAX4821提供20引脚TSSOP封装和节省空间的20引脚薄型QFN封装。

• 8个独立输出通道
• 内置电感反冲保护
• 驱动±3V和+5V继电器
• 确保70mA（最小）线圈驱动电流
• SET功能可同时打开所有输出
• RESET功能可同时关闭所有输出
• SPI/QSPI/MICROWIRE兼容串行接口 (MAX4820)
• 串行数字输出用于菊花链连接 (MAX4820)
• 并行接口 (MAX4821)
• 低50μA（最大）静态电源电流
• 节省空间的20引脚薄QFN封装

• 中央办公室
• 自动测试设备(ATE)
• DSL, ADSL 线卡
• 工业设备
• E1/T1 冗余
