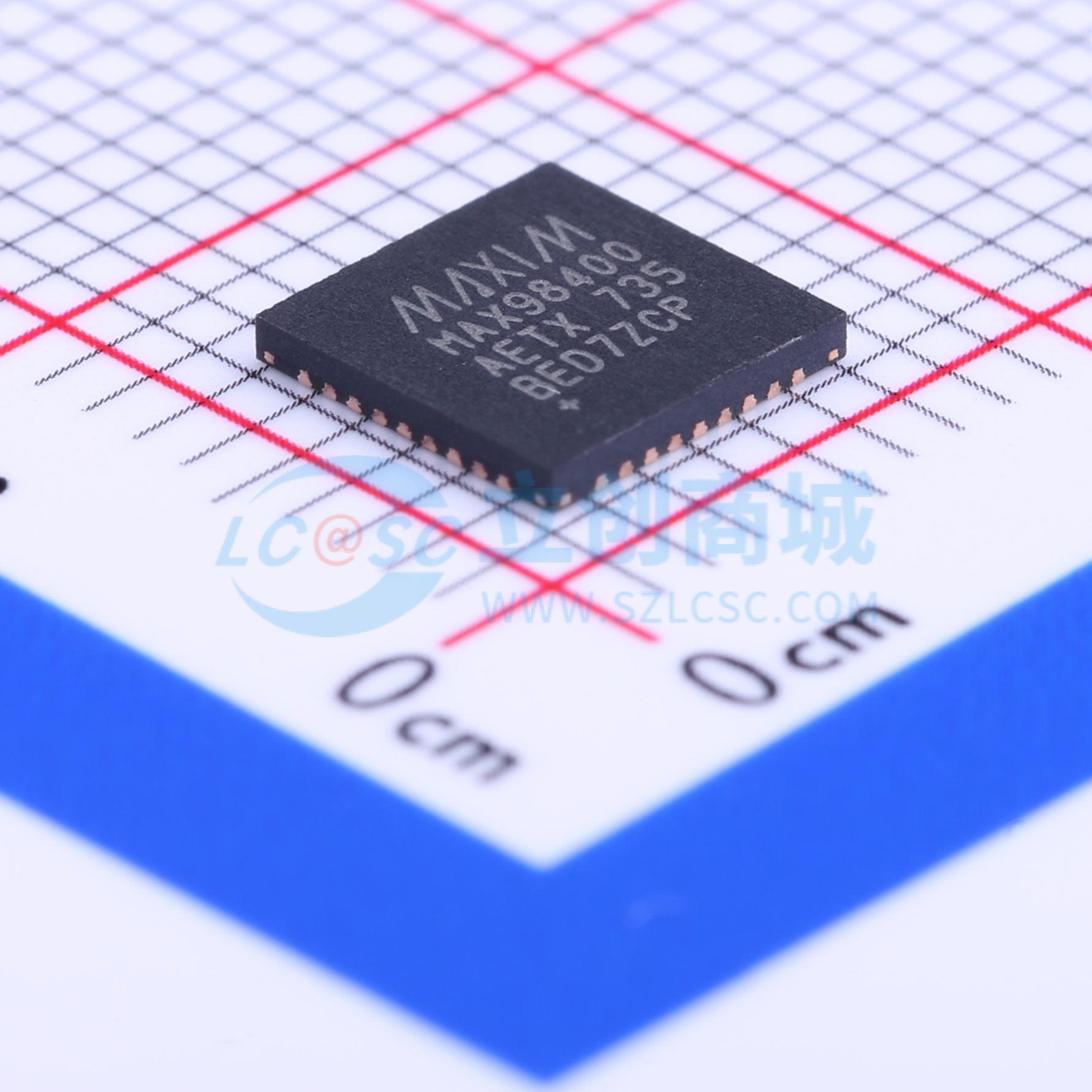

温馨提醒：图片仅供参考，商品以实物为准
MAX98400AETX+T
20W立体声D类音频功率放大器
- 描述
- 立体声、大功率、D类放大器、具有差分输入、功率限制、防钳位、折返式热保护以及优异的EMI性能
- 商品型号
- MAX98400AETX+T
- 商品编号
- C124676
- 商品封装
- QFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 20Wx2@8Ω | |
| 工作电压 | 8V~28V | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 67dB | |
| 效率 | 90% |
商品特性
- MAX98400A/MAX98400B D类放大器提供高性能、热效率高的放大解决方案。MAX98400A可向8Ω负载提供2x20W功率，或向4Ω负载提供1x40W功率。MAX98400B可向8Ω负载提供2x12W功率。
- 集成限幅电路可防止输出削波失真，保护小扬声器免受瞬态电压影响，并降低功耗。
- 可启用热折返功能，在结温高于+120℃时自动降低输出功率。除强大的过流保护外，还具备传统的热保护功能。
- 这些IC采用单8V至28V电源供电，提供高达67dB的电源抑制比（PSRR），无需稳压电源。在12V电源供电时，效率可达90%。
- 无滤波器调制使IC仅需在每个输出端使用低成本铁氧体磁珠和小电容，搭配1m电缆即可满足EN55022B EMI限制。
- 两款器件均具备八种数字控制增益设置。
- 完善的咔嗒声和噗噗声抑制电路可最大程度减少开关机时的噪声。
- MAX98400A/MAX98400B分别采用36引脚和24引脚TQFN封装，工作温度范围为-40℃至+85℃。
- 宽8V至28V电源电压范围
- 单电源供电
- 低EMI：有源辐射限制
- 削波限幅器
- 低静态电流
- 热折返
- 热保护和过流保护
应用领域
- LCD/PDP电视
- LCD显示器
- MP3扩展坞
- 笔记本电脑
