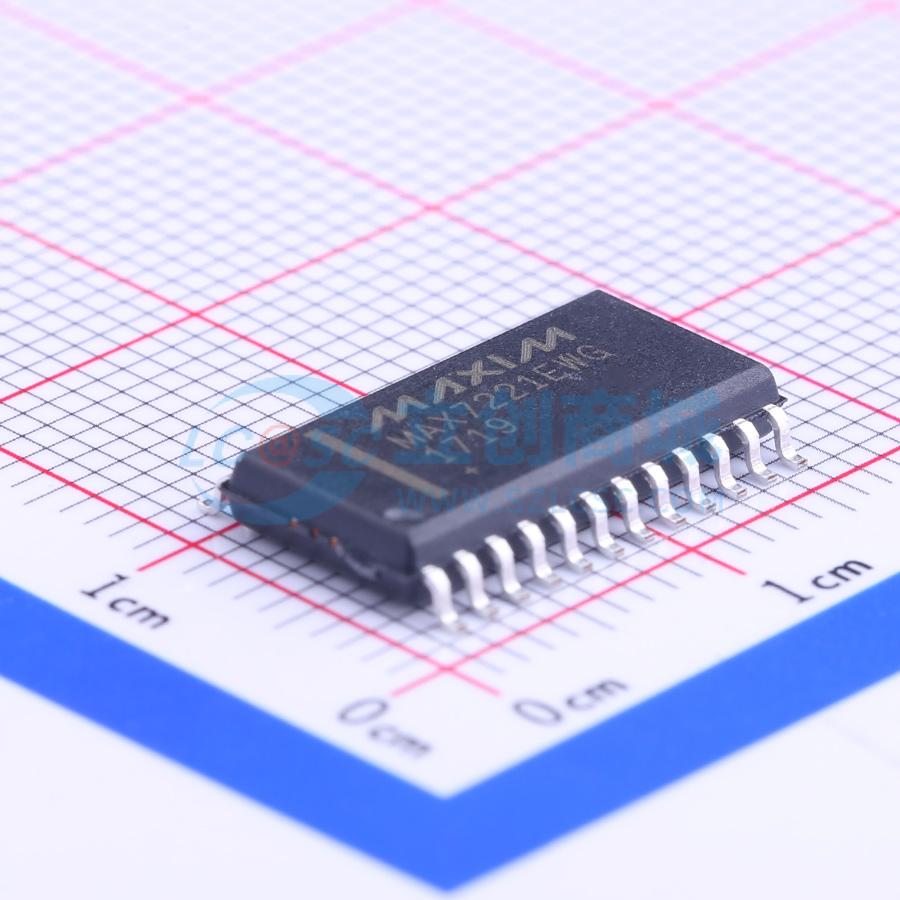

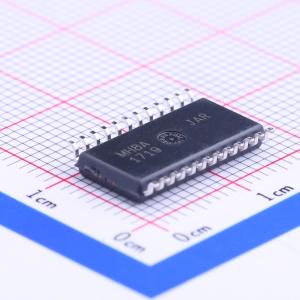

温馨提醒：图片仅供参考，商品以实物为准

MAX7221EWG+T

串行接口8位LED显示驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 串行接口、8位、LED显示驱动器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX7221EWG+T
商品编号: C124668
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 1.004克(g)

商品参数

商品概述

MAX7219/MAX7221 是紧凑型串行输入/输出共阴极显示驱动器，用于将微处理器连接到最多8位的7段数字LED显示器、条形图显示器或64个独立LED。芯片内部包括BCD码-B解码器、多路扫描电路、段和位驱动器以及一个8x8静态RAM，用于存储每个数字。只需一个外部电阻即可设置所有LED的段电流。MAX7221与SPI、QSPI和MICROWIRE兼容，并具有摆率限制的段驱动器以减少电磁干扰。

一个方便的4线串行接口可以连接到所有常见的微处理器。可以单独寻址和更新各个数字，而无需重写整个显示器。MAX7219/MAX7221还允许用户为每个数字选择码-B解码或不解码。

这些设备还包括150μA低功耗关断模式、模拟和数字亮度控制、扫描限值寄存器（允许用户显示1到8位数字）以及测试模式（强制所有LED点亮）。

应用领域

条形图显示器
面板表
工业控制器
LED矩阵显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	数码管驱动
	配置	7段,DP
	接口类型	4线串行接口
	工作电压	4V~5.5V

	属性	参数值
	时钟频率(fc)	10MHz
	其他特性	共阴极；辉光可调
	工作温度	-40℃~+85℃
