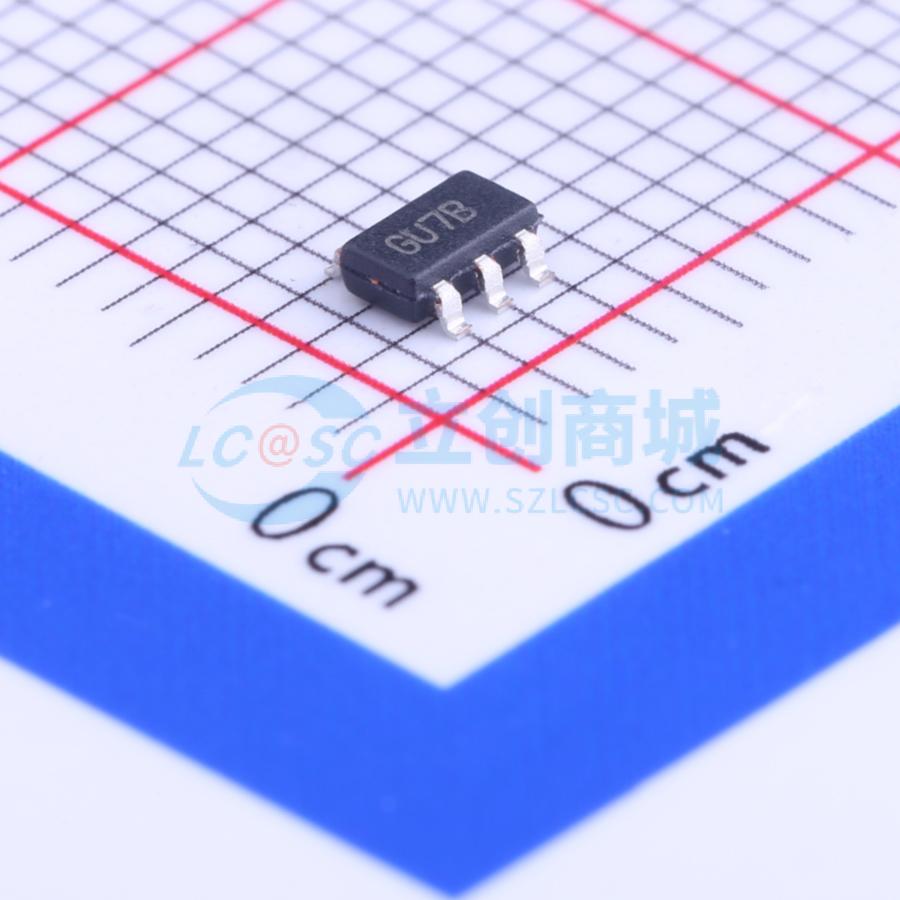

温馨提醒：图片仅供参考，商品以实物为准
MCP6541RT-E/OT
MCP6541RT-E/OT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6541/1R/1U/2/3/4系列比较器提供单通道（MCP6541、MCP6541R、MCP6541U）、带片选（CS）单通道（MCP6543）、双通道（MCP6542）和四通道（MCP6544）配置。输出为推挽式（与CMOS/TTL兼容），能够驱动重直流或容性负载。 这些比较器针对低功耗、单电源工作进行了优化，具有超过轨到轨的输入操作能力。MCP6541/1R/1U/2/3/4系列的推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口。内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。输出在切换时限制了电源电流浪涌和动态功耗。该产品系列可在低至1.6V的单电源电压下工作，每个比较器的静态电流小于1μA。 相关的MCP6546/7/8/9系列比较器具有漏极开路输出。通过上拉电阻，这些器件可用作高达10V的任意所需电压的电平转换器，并可用于线或逻辑。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6541RT-E/OT
- 商品编号
- C124649
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 4us | |
| 滞后电压(Vhys) | 3.3mV | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 600nA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 1.6V~5.5V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 1pA | |
| 响应时间(tr) | 0.85us |
商品概述
MCP6541/1R/1U/2/3/4系列比较器提供单通道（MCP6541、MCP6541R、MCP6541U）、带片选（CS）单通道（MCP6543）、双通道（MCP6542）和四通道（MCP6544）配置。输出为推挽式（与CMOS/TTL兼容），能够驱动重直流或容性负载。
这些比较器针对低功耗、单电源工作进行了优化，具有超过轨到轨的输入操作能力。MCP6541/1R/1U/2/3/4系列的推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口。内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。输出在切换时限制了电源电流浪涌和动态功耗。该产品系列可在低至1.6V的单电源电压下工作，每个比较器的静态电流小于1μA。
相关的MCP6546/7/8/9系列比较器具有漏极开路输出。通过上拉电阻，这些器件可用作高达10V的任意所需电压的电平转换器，并可用于线或逻辑。
商品特性
- 低静态电流：600nA/比较器（典型值）
- 轨到轨输入：VSS - 0.3V至VDD + 0.3V
- 与CMOS/TTL兼容的输出
- 传播延迟：4μs（典型值，100mV过驱动）
- 宽电源电压范围：1.6V至5.5V
- 提供单通道、双通道和四通道版本
- 单通道版本提供SOT - 23 - 5、SC - 70 - 5封装
- MCP6543带片选（CS）
- 低开关电流
- 内部迟滞：3.3mV（典型值）
- 温度范围： - 工业级：-40°C至+85°C - 扩展级：-40°C至+125°C
应用领域
- 笔记本电脑
- 移动电话
- 计量系统
- 手持电子设备
- RC定时器
- 报警和监控电路
- 窗口比较器
- 多谐振荡器
