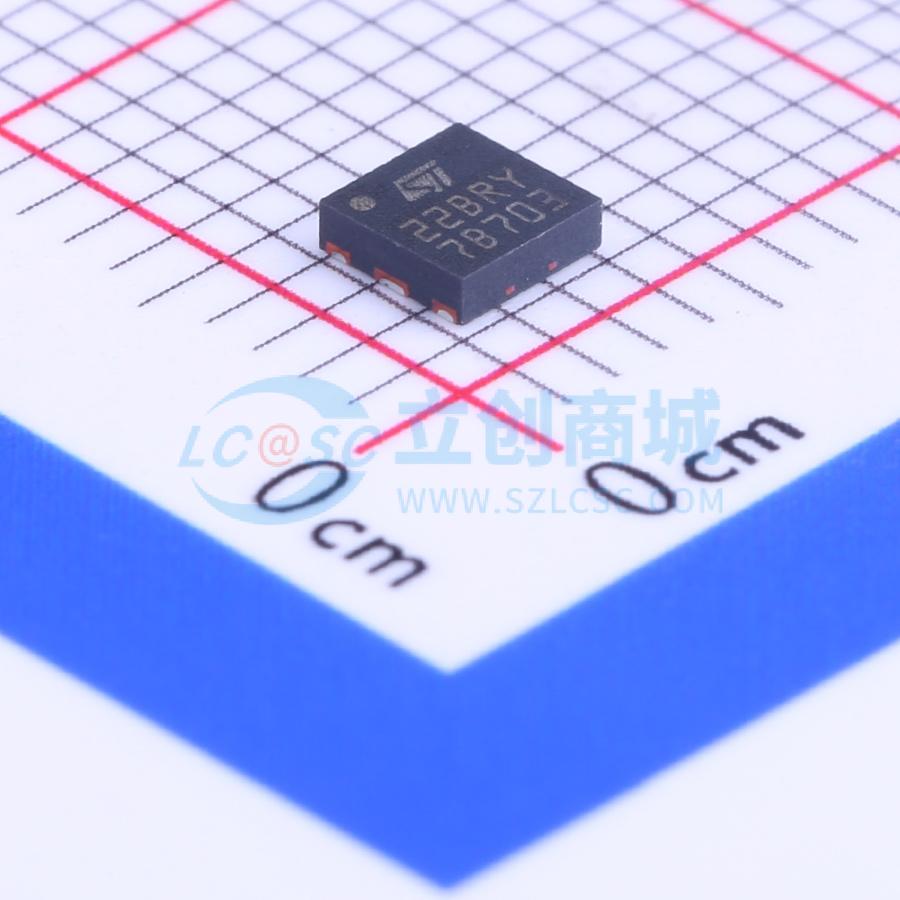

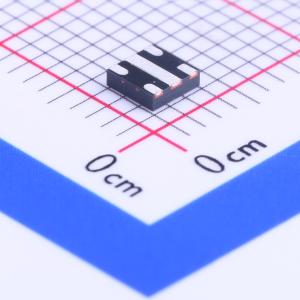

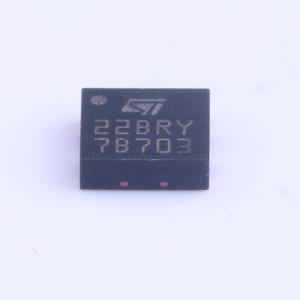

EMIF02-02OABRY
汽车级集成保护低通滤波器，适用于BroadR Reach接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于BroadR-Reach 接口的IPAD 汽车级集成保护低通滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF02-02OABRY
- 商品编号
- C123087
- 商品封装
- QFN-6
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 滤波器阶数 | 3 | |
| 阻值 | 12Ω | |
| 容值 | 330pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+125℃ |
商品概述
EMIF02-02OABRY是一款高度集成的解决方案，旨在抑制汽车应用中BroadR Reach接口的EMI噪声。该低通滤波器包含15kV ISO10605保护，采用3x3mm²可湿性侧翼QFN封装。
商品特性
- 衰减曲线符合BroadR Reach要求，温度范围为-40℃至125℃
- 60MHz时的差分回波损耗（Sdd11）为-20dB
- 线1和线2之间的组件匹配度为1%
- 封装：尺寸3.0x3.0mm，间距1.1μm，可湿性侧翼QFN
- 符合AEC-Q101标准
- 符合ISO10605标准（330Ω/330pF，引脚1和3：空气放电15kV，接触放电15kV）
- 符合ISO7637-3标准（引脚1和3：脉冲3a为-150V，脉冲3b为+100V）
应用领域
- 汽车应用中的BroadR Reach接口
