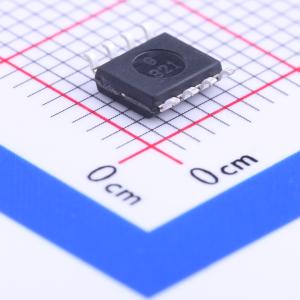

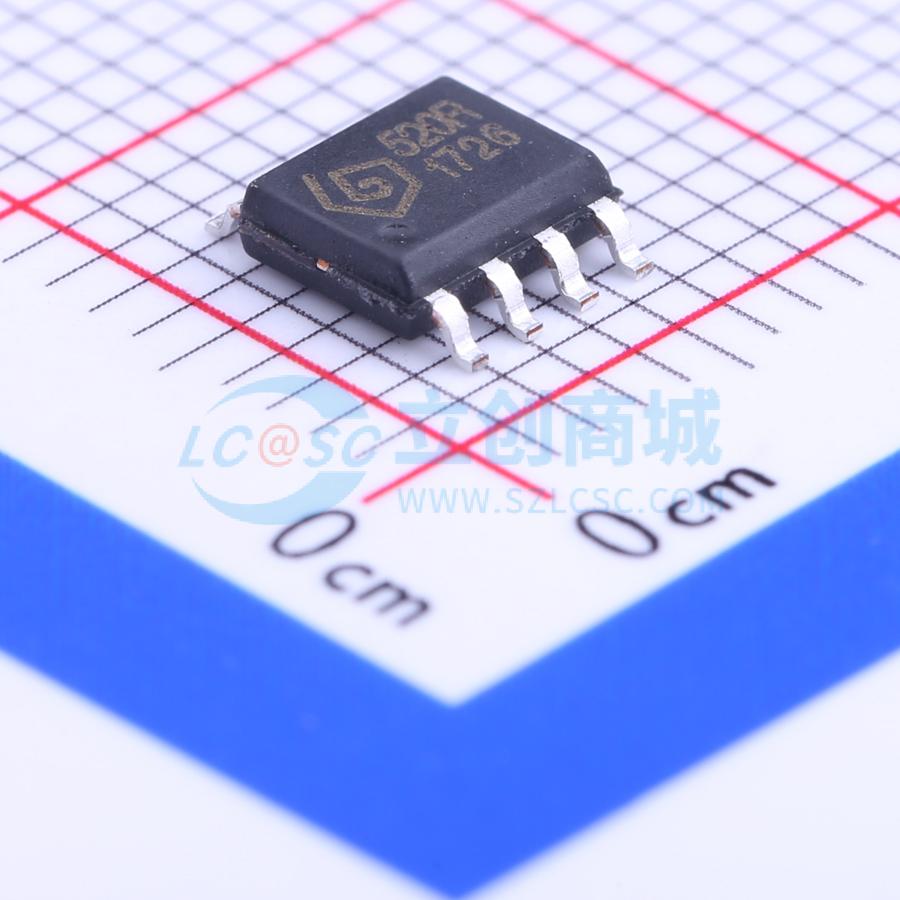

SYN520R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通用的3V-5.5V ASK接收器，工作频率为300-450MHz，典型灵敏度为-109dBm。作为超外差接收器，适用于OOK和ASK调制，数据速率高达10kbps。下变频混频器还具备镜像抑制功能。所有检测后的数据滤波都在该接收器上完成。用户可以通过二进制步骤从外部选择四种滤波器带宽中的任意一种，范围从1.25KHz到10KHz。用户只需根据数据速率、编码调制格式和所需的占空比操作，用一组易于确定的值来配置设备。
品牌名称: Synoxo
商品型号: SYN520R
商品编号: C123103
商品封装: SOP-8-150mil
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

SYN500R是一款通用型3V - 5.5V幅移键控（ASK）接收器，工作频率为300 - 450MHz，典型灵敏度为 -109dBm。 SYN500R作为超外差接收器，可处理最高10kbps的开关键控（OOK）和幅移键控（ASK）调制信号。下变频混频器还具备镜像抑制功能。SYN500R集成了所有检测后的数据滤波功能。用户可通过外部二进制方式从1.25KHz至10KHz中选择四种滤波器带宽之一。用户只需根据数据速率、编码调制格式和期望的占空比操作，使用一组易于确定的值对设备进行配置即可。

商品特性

灵敏度为 -109dBm，数据速率1kbps，误码率10E - 02
频率范围300MHz至450MHz
镜像抑制混频器
数据速率最高达10kbps（固定模式）
数据速率10kbps（曼彻斯特编码）时电流为6.0mA
模拟接收信号强度指示（RSSI）输出
无需中频（IF）滤波器
出色的选择性和噪声抑制能力

应用领域

汽车远程无钥匙进入系统（RKE）
远程控制器
远程风扇和灯光控制
车库门和大门开启器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~450MHz
	工作电压	3V~5.5V
	应用领域	RKE
	数据速率	10Kbps

	属性	参数值
	灵敏度	-109dBm
	典型应用频率	433.92MHz
	工作温度	-30℃~+85℃
	类型	接收器
