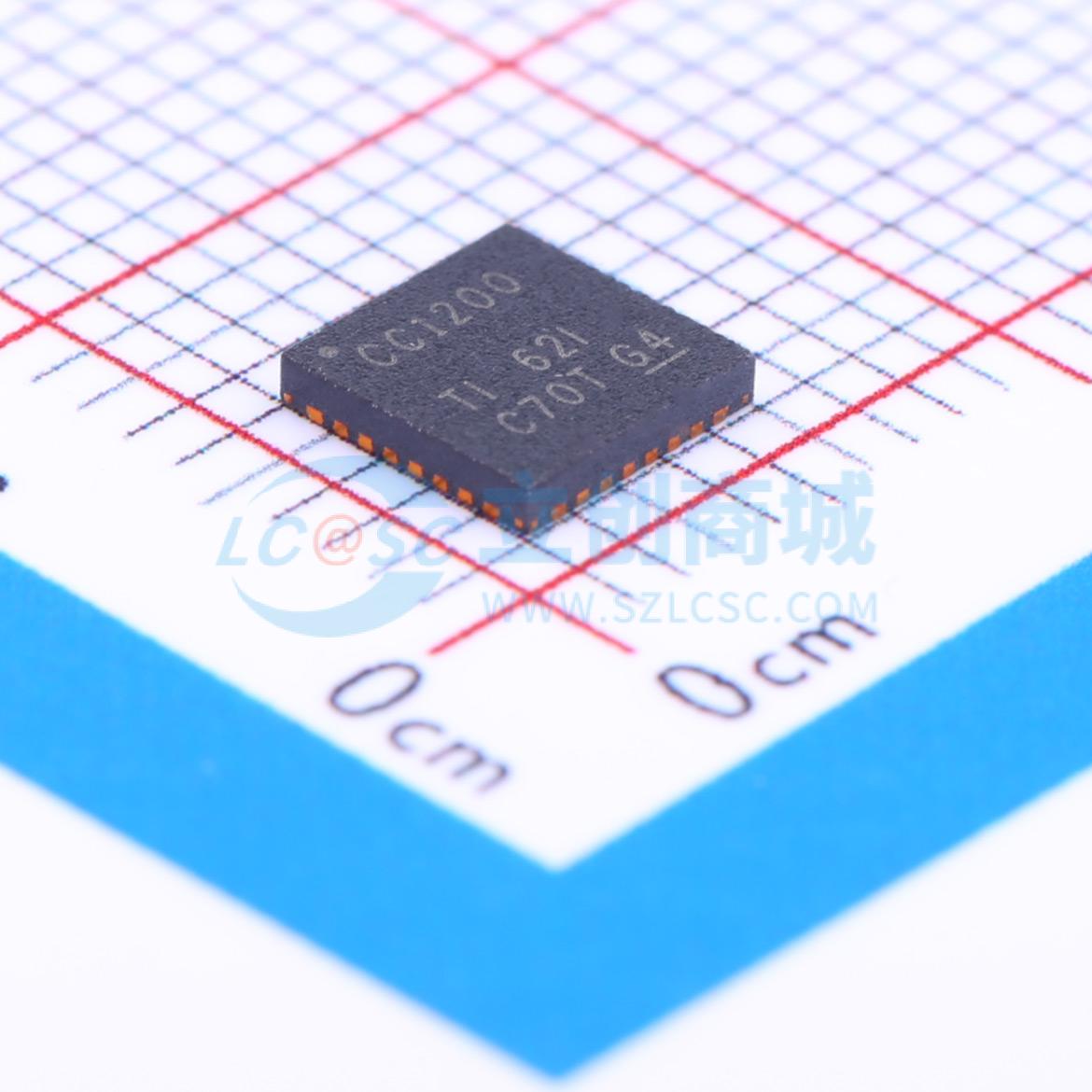

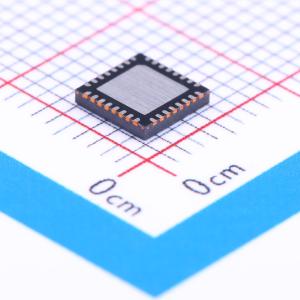

CC1200RHBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC1200 高性能低功耗无线收发器
品牌名称: TI(德州仪器)
商品型号: CC1200RHBR
商品编号: C122881
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

CC1200器件是一款全集成单芯片射频收发器，设计用于在成本有效无线系统中实现极低功耗和低压运行的高性能。所有滤波器都已集成，无需昂贵的外部表面声波(SAW)和中频(IF)滤波器。该器件主要用于ISM（工业、科学和医疗）以及处于164 - 190MHz，410 - 475MHz和820 - 950MHz的SRD（短程设备）频带。

CC1200器件提供广泛硬件支持，以实现数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示和无线电唤醒。CC1200器件的主要运行参数可由SPI接口控制。在典型系统中，CC1200器件将与一个微控制器和极少的外部无源组件配合使用。

CC1200和CC1120器件都是高性能收发器系列产品。CC1120器件多针对窄带应用进行了优化，而CC1200器件则针对宽带应用进行了优化，但是它也能够有效涵盖低至12.5kHz信道的窄带应用。

商品特性

高性能、单芯片收发器
出色的接收器灵敏度：1.2kbps时为 - 123dBm，50kbps时为 - 109dBm
阻断性能：10MHz时为86dB
邻道选择性：12.5kHz偏移时高达60dB
极低相位噪声：10kHz偏移(169MHz)时为 - 114dBc/Hz
步长为0.4dB，高达 + 16dBm的可编程输出功率
自动输出功率斜升
所支持的调制格式：2 - 频移键控(FSK)，2 - 高斯频移监控(GFSK)，4 - FSK，4 - GFSK，最小频移键控(MSK)，开关键控(OOK)
发送和接收时支持高达1.25Mbps的数据速率
针对自动低功率接收轮询的增强型无线电唤醒(eWOR)功能
断电：0.12μA(eWOR定时器激活时为0.5μA)
RX：在RX眼探模式中为0.5mA
RX：在低功耗模式中，峰值电流为19mA
RX：在高性能模式中，峰值电流为23mA
TX： + 14dBm时为46mA
数据先入先出(FIFO)：独立的128字节RX和TX
支持与CC1190器件无缝集成以实现范围扩展，从而使RX灵敏度提升3dB并且实现高达 + 27dBm的TX输出功率
波形监视：针对经改进同步检测性能的高级数字信号处理
安全性：硬件AES128加速器
包括针对天线多样性支持的功能
支持重传
支持接收到的数据包自动确认
针对载波监听(LBT)系统的自动空闲信道评估(CCA)
增加范围和提高稳定耐用性的内置编码增益支持
数字接收信号强度指示(RSSI)测量
用于实现更少占用带宽的经改进OOK整形，从而在满足规定要求的同时实现更高的输出功率
循环冗余校验(CRC)16/32
前向纠错(FEC)，双同步检测（FEC和无FEC数据包）
数据白化
符合RoHS标准的5mm×5mm无脚四方扁平无引线(QFN)32引脚封装(RHB)
与CC1120器件引脚兼容
法规 - 适用于符合下列标准的系统：欧洲：ETSI EN300220，EN54 - 25；美国：FCC CFR47部分15，FCC CFR47部分90；日本：ARIB STD - T30，T67，T108

应用领域

数据速率高达1250kbps的低功耗高性能无线系统
ISM/SRD频带：169、433、868、915和920MHz
有可能支持额外的频率频带：137至158.3MHz，205至237.5MHz，以及274至316.6MHz
智能仪表计量（自动计量读取(AMR)/自动计量基础设施(AMI)）
家庭和楼宇自动化
无线警报和安全系统
工业用监控和控制
无线医疗应用
无线传感器网络和有源射频识别(RFID)
IEEE802.15.4g应用
无线仪表总线(M - bus)，全部模式

	属性	参数值
	商品目录	无线收发芯片
	频率范围	164MHz~950MHz
	接口类型	SPI
	工作电压	2V~3.6V
	应用领域	ISM；802.15.4
	输出功率	16dBm
	数据速率	1.25Mbps

	属性	参数值
	发射电流	46mA
	灵敏度	-123dBm
	接收电流	23mA
	典型应用频率	869.5MHz
	工作温度	-40℃~+85℃
	类型	收发器
