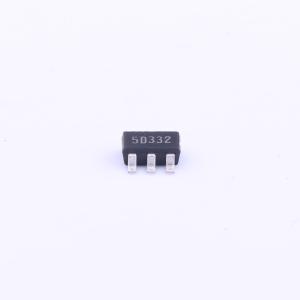

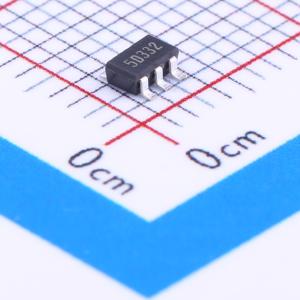

XC9236A33CMR

xC9235/xC9236/xC9237 系列是一组同步整流型 DC/DC 转换器，内置 0.42Ω P 通道 MOS 驱动晶体管和 0.52Ω N 通道 MOS 开关晶体管，设计允许使用陶瓷电容器。工作电压范围为 2.0V 至 6.0V（A/B/C 类型），1.8V 至 6.0V（D/F 类型）。对于具有 0.8V 基准电压（精度：±2.0%）的 D/F 类型，可以通过两个外部电阻将输出电压设置为 0.9V。A/B/C/E/G 类型具有从 0.8V 到 4.0V 的固定输出电压，步进为 0.05V（精度：±2.0%）。该设备仅需一个线圈和两个外部连接的电容器即可配置成高效、稳定的电源，输出电流为 600mA。内置振荡器可以选择 1.2MHz 或 3.0MHz 以适应特定应用。就工作模式而言，xC9235 系列为 PWM 控制，xC9236 系列为自动 PWM/PFM 切换控制，而 xC9237 系列可以在 PWM 控制模式与自动 PWM/PFM 切换控制模式之间手动切换，从而在整个负载范围内（从轻载到重载）实现快速响应、低纹波和高效率。

软启动和电流控制功能在内部进行了优化。在待机状态下，所有电路都会关闭，以将电流消耗降低至 1.0μA 或更低。B/F/G 类型具有高达 0.25ms（典型值）的高速软启动，可实现快速启动。内置 UVLO（欠压锁定）功能，在输入电压降至 1.4V 或更低时，会强制关闭内部 P 通道 MOS 驱动晶体管。

B 到 G 类型集成了 CL 放电功能，可通过位于 Lx 和 VSS 引脚之间的内部放电开关对输出电容器 CL 上的电荷进行放电。当设备进入待机模式时，由于此功能，输出电压会迅速恢复到 VSS 水平。

提供四种封装类型：SOT-25、USP-6C、USP-6EL 和 WLP-5-03。

• 内置驱动晶体管
• 0.42Ω P沟道驱动晶体管
• 0.52Ω N沟道开关晶体管
• 工作电压范围：2.0V至6.0V（A/B/C型号），1.8V至6.0V（D/E/F/G型号）
• 输出电压：0.8V至4.0V（内部设定），0.9V至6.0V（外部设定）
• 效率：92%（典型值）
• 最大输出电流：600mA
• 振荡频率：1.2MHz，3.0MHz（±15%）
• 占空比：100%
• 控制模式：PWM（XC9235），自动PWM/PFM（XC9236），手动PWM/PFM（XC9237）
• 内置功能：限流电路，CL放电（B/C/D/E/F/G型号），高速软启动（B/F/G型号）
• 兼容低ESR陶瓷电容器
• 工作环境温度：-40℃至+85℃
• 封装：SOT-25（仅A/B/C型号），USP-6C，USP-6EL（仅A/B/C型号），WLP-5-03（仅A/B型号）
• 符合欧盟RoHS标准，无铅

• 智能手机 / 手机
• 蓝牙
• 移动设备 / 终端
• 便携游戏机
• 数码相机 / 摄像机
• 笔记本电脑 / 平板电脑
