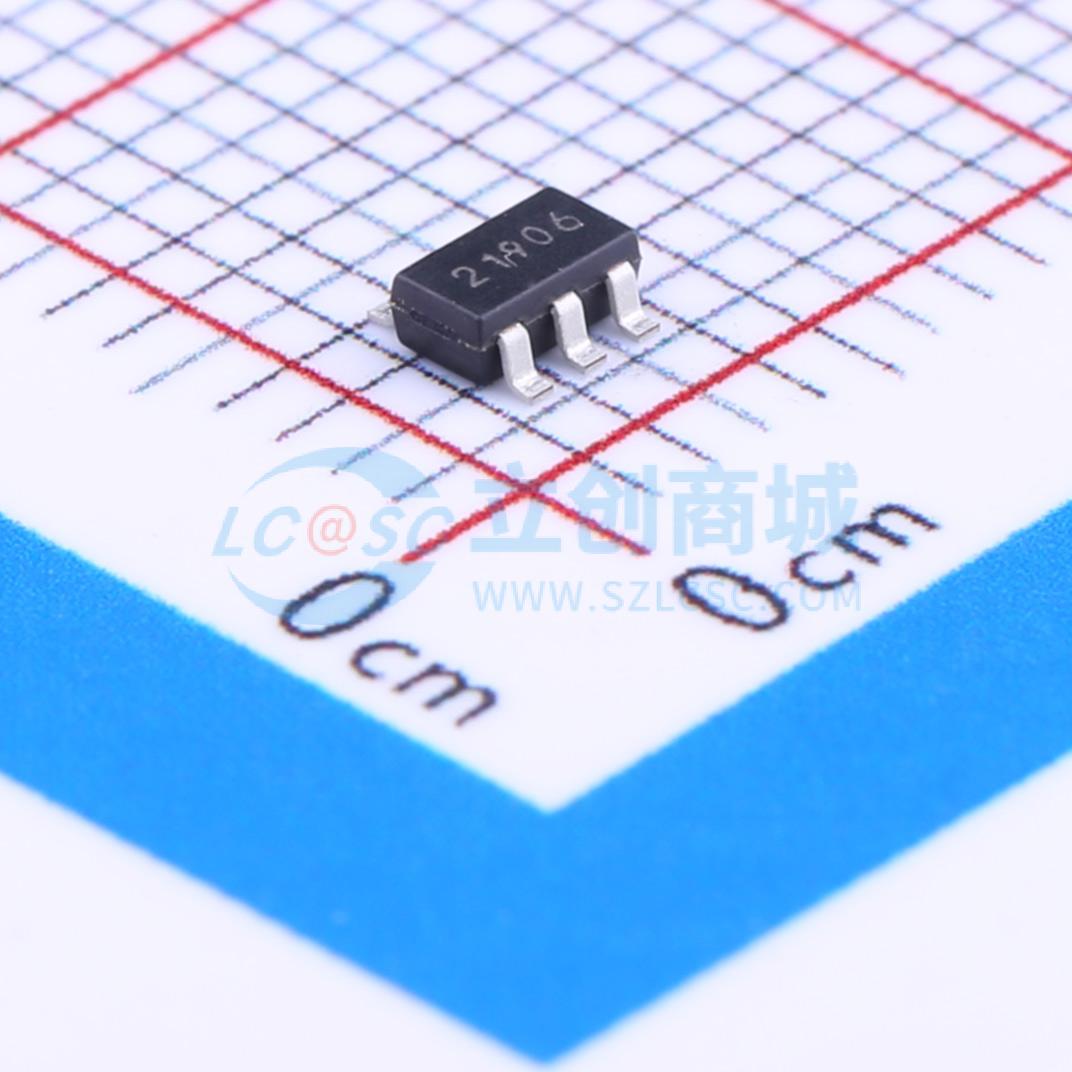

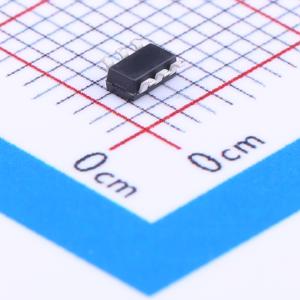

温馨提醒：图片仅供参考，商品以实物为准
XC6420AB19MR-G
输入5.5V 输出1.8V 3.3V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6420AB19MR-G
- 商品编号
- C122894
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V；1.8V | |
| 输出电流 | 150mA；150mA | |
| 电源纹波抑制比(PSRR) | 75dB |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 270mV@(150mA)；450mV@(150mA) | |
| 静态电流(Iq) | 55uA | |
| 噪声 | - | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
商品概述
XC6420系列是一款小型双路CMOS LDO稳压器，具备两路150mA输出。该系列具有高速、高精度、高纹波抑制和低压差的特点。通过两个低导通电阻稳压器的小型封装，该系列能够实现高密度电路板安装。每个输出电压在内部以0.05V为增量，在1.2V至3.6V范围内设置，精度为±2%。 使能（EN）功能可独立控制两个稳压器的开关。在待机模式下，输出电容CL上的电荷通过内部开关放电，因此VOUT引脚能迅速回到VSS电平。 该系列还与低ESR陶瓷电容兼容。由于出色的瞬态响应性能，即使在频繁的负载波动期间，也能保持较高的输出稳定性。两个稳压器完全隔离，可将负载波动期间的串扰降至最低。
商品特性
- 最大输出电流：150mA
- 工作电压范围：1.6V~5.5V
- 输出电压：1.2V~3.6V（±2%），以0.05V为增量
- 压差：190mV（@IOUT = 150mA，VOUT = 3.3V）
- 低功耗：55μA/通道（典型值）
- 待机电流：0.1μA
- 纹波抑制：75dB（@1kHz）
- 使能（EN）功能：高电平有效，CL高速自动放电
- 保护电路：限流250mA（典型值），短路保护50mA（典型值）
- 输出电容：1.0μF陶瓷电容
- 工作环境温度：-40°C至+85°C
- 封装：SOT - 26、USPN - 6、USP - 6B04
- 符合欧盟RoHS标准，无铅
应用领域
- 智能手机/移动电话
- 便携式游戏机
- 数字音频设备
- 数码相机/数码摄像机
