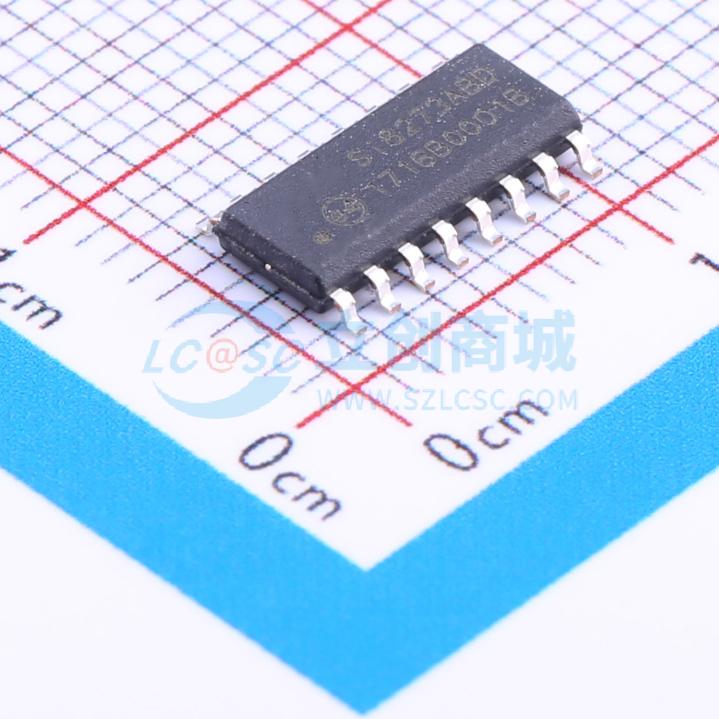

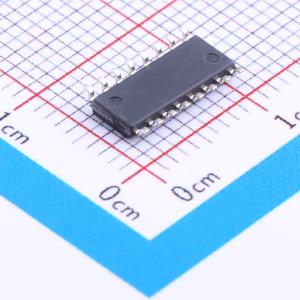

温馨提醒：图片仅供参考，商品以实物为准
SI8273ABD-IS1
4A隔离驱动器，具有高瞬态抗扰度，适用于多种电源、逆变器和电机控制应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超高CMTI 200kV/ms 超高速驱动器 4A驱动能力 GaN SiC 半桥驱动器 相近型号：ADuM4223 ADuM3223 UCC21520 UCC20520
- 商品型号
- SI8273ABD-IS1
- 商品编号
- C122902
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 1.8A | |
| 工作电压 | 4.2V~30V | |
| 上升时间(tr) | 4ns | |
| 下降时间(tf) | 5.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 7.9mA | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制 |
应用领域
-
开关电源供应器
-
太阳能逆变器
-
电机控制和驱动
-
不间断电源供应器
-
高功率D类放大器
-
车载充电器
-
电池管理系统
-
充电站
-
牵引逆变器
-
混合动力电动汽车
-
纯电动车辆
