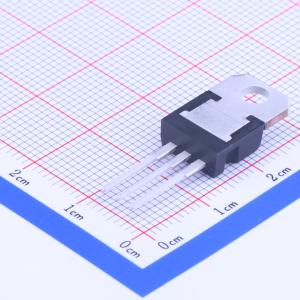

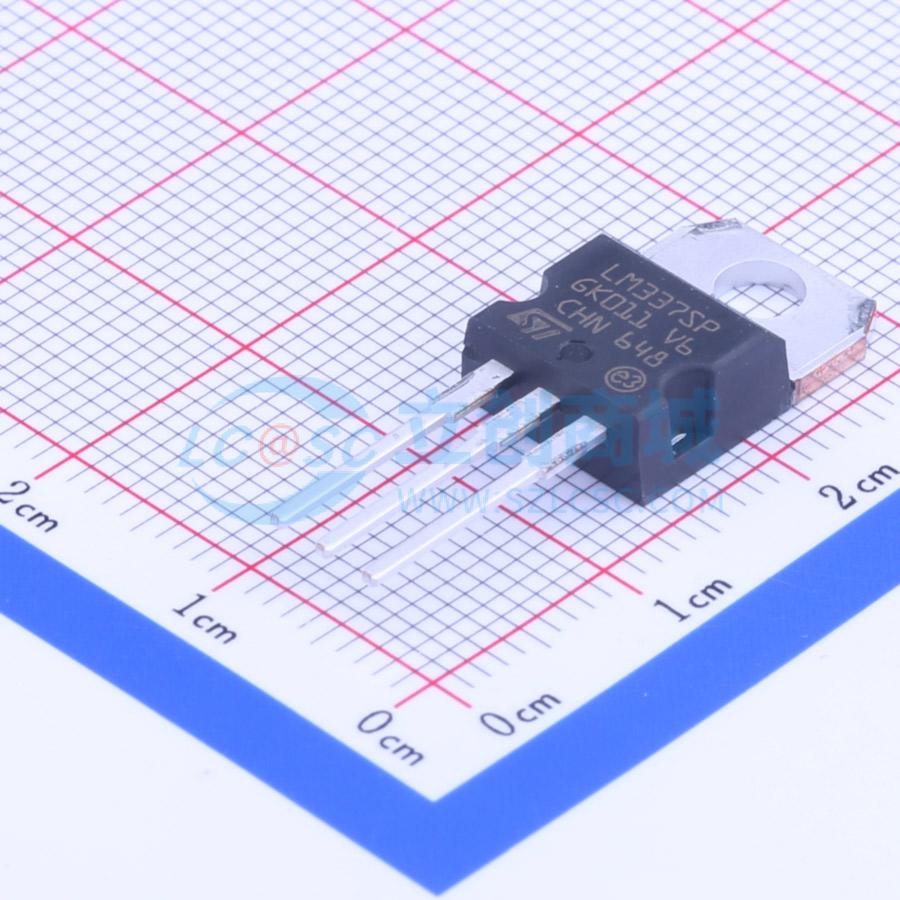

温馨提醒：图片仅供参考，商品以实物为准
LM337SP
三端可调负压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM337系列是可调式三端负电压稳压器，能够在 -1.2 V至 -37 V的输出电压范围内提供超过 -1.5 A的电流。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM337SP
- 商品编号
- C118272
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 77dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
LM337系列是可调式三端负电压稳压器，能够在-1.2至-37 V的输出电压范围内提供超过-1.5 A的电流。它们使用极其简便，仅需两个外部电阻即可设置输出电压。此外，其线路和负载调节性能均优于标准固定稳压器。而且，LM337稳压器采用标准晶体管封装，易于安装和操作。除了性能优于固定稳压器外，LM337系列还具备只有集成电路才有的全面过载保护功能。
商品特性
- 输出电压可调节至参考电压（VREF）
- 保证输出电流为1.5 A
- 典型负载调节率为0.3%/V
- 典型线路调节率为0.01%/V
- 电流限制随温度保持恒定
- 纹波抑制比：77 dB
- 采用标准三引脚晶体管封装
- 出色的热调节性能：温度系数为0.002%/V（50 ppm/°C）
