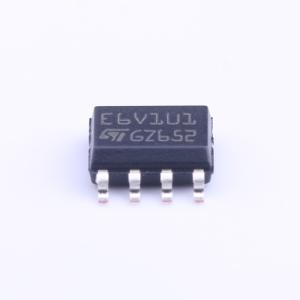

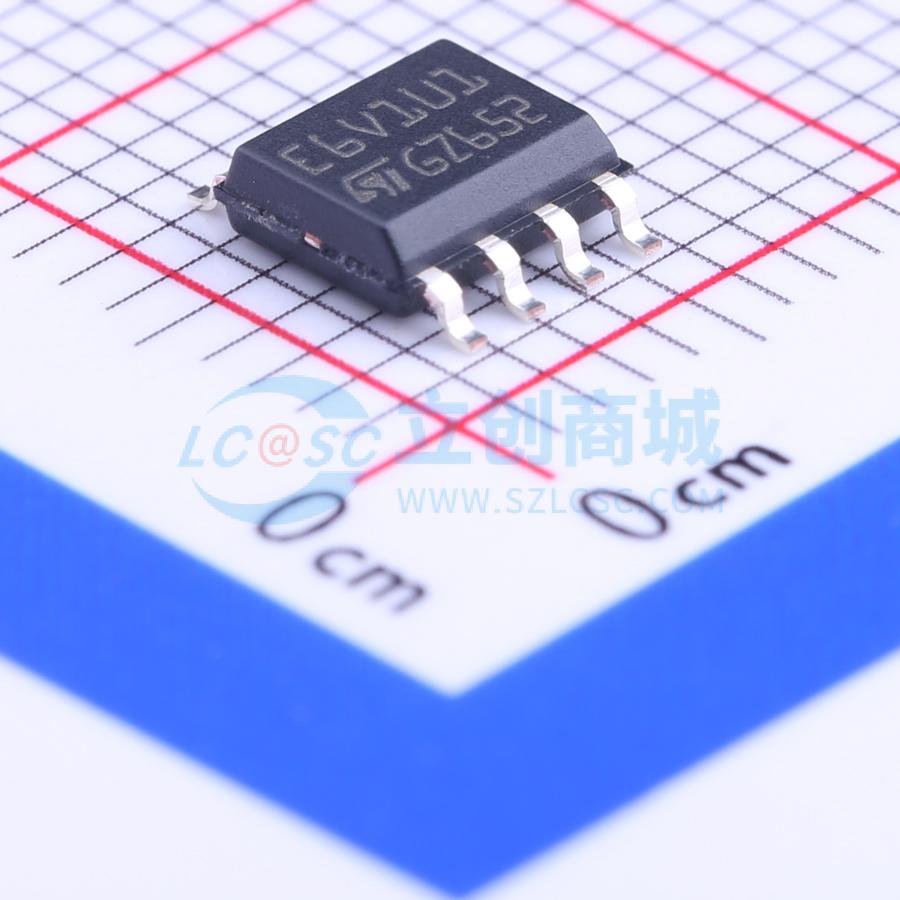

温馨提醒：图片仅供参考，商品以实物为准
ESDA6V1U1RL
单向TVS 5V截止 峰值脉冲电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用于ESD保护的TRANSIL阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA6V1U1RL
- 商品编号
- C118278
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.1V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.2V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 六路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 100pF |
商品概述
ESDA6V1U1是一款单片电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。 对于正向瞬变，它将电压钳位在逻辑电平电源略上方；对于负向瞬变，它将电压钳位到低于地电位一个二极管压降的位置。
商品特性
- 6个单向瞬态抑制功能
- 低泄漏电流：最大IR < 2μA
- 200 W峰值脉冲功率（8 / 20μs）
应用领域
- 计算机
- 打印机
- 通信系统
- 全球移动通信系统（GSM）手机及配件
- 汽车收音机
- 线路接口仅能承受2kV静电放电浪涌的并行端口保护
