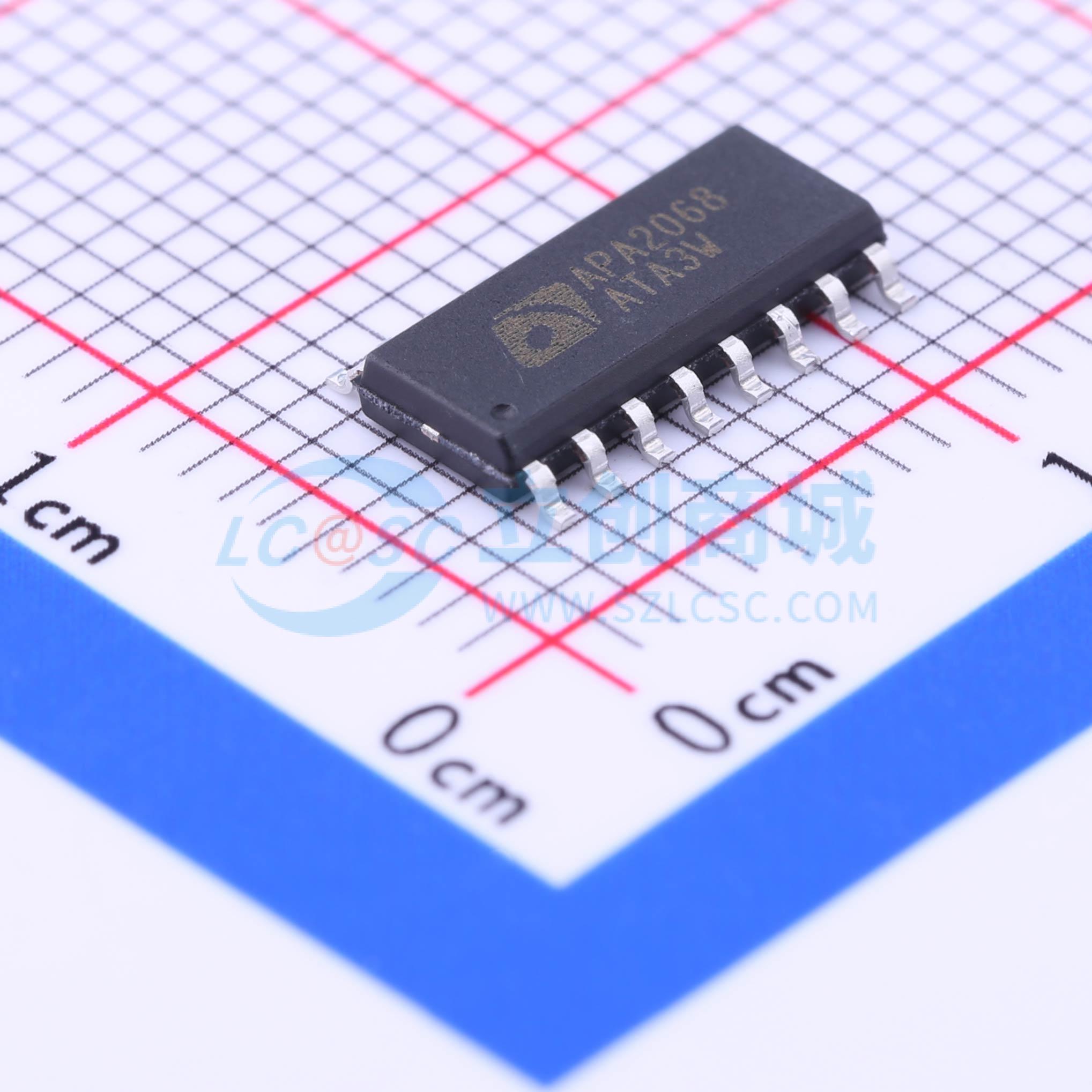

温馨提醒：图片仅供参考，商品以实物为准
APA2068KAI-TRG
停产 2.9W立体声AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APA2068KAI-TRG
- 商品编号
- C11147
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 2.9Wx2@3Ω | |
| 工作电压 | 4.5V~5.5V |
商品概述
APA2068是一款单片集成电路，可提供精确的直流音量控制，以及立体声桥式音频功率放大器，能够在4Ω负载下输出2.6W（1.8W）功率，总谐波失真加噪声（THD+N）小于10%（1.0%）。APA2068中音量控制的衰减范围为20dB（直流音量控制电压DC_Vol = 0V）至 -80dB（DC_Vol = 3.54V），共32级。内部增益设置的优势在于可减少元器件数量和PCB面积。APA2068集成了去噗声电路和热关断保护电路，可减少上电或关断模式操作期间的噗声和喀嗒声。它还能改善关机噗声，并保护芯片免受过热和短路电流故障的损坏。为简化音频系统设计，APA2068将用于扬声器驱动的立体声桥接负载（BTL）模式和用于耳机驱动的立体声单端（SE）模式集成在单芯片中，两种模式可通过SE/BTL输入控制引脚信号轻松切换。
商品特性
- 工作电流低至9mA，改进的去噗声电路可消除输出端的开启和关断瞬态
- 高电源抑制比（PSRR）
- 可通过带迟滞的直流电压进行32级音量调节
- 在5V电源、BTL模式下，每通道在4Ω负载上的输出功率可达2.6W
- 支持两种输出模式，可通过SE/BTL引脚选择BTL和SE模式
- 关断模式下电流消耗低（1µA）
- 短路保护
- 热关断保护和过流保护电路
- 最大输出摆幅钳位功能
- 带散热焊盘的SOP - 16 - P封装
- 提供无铅产品（符合RoHS标准）
应用领域
- 笔记本电脑
- LCD显示器或电视
