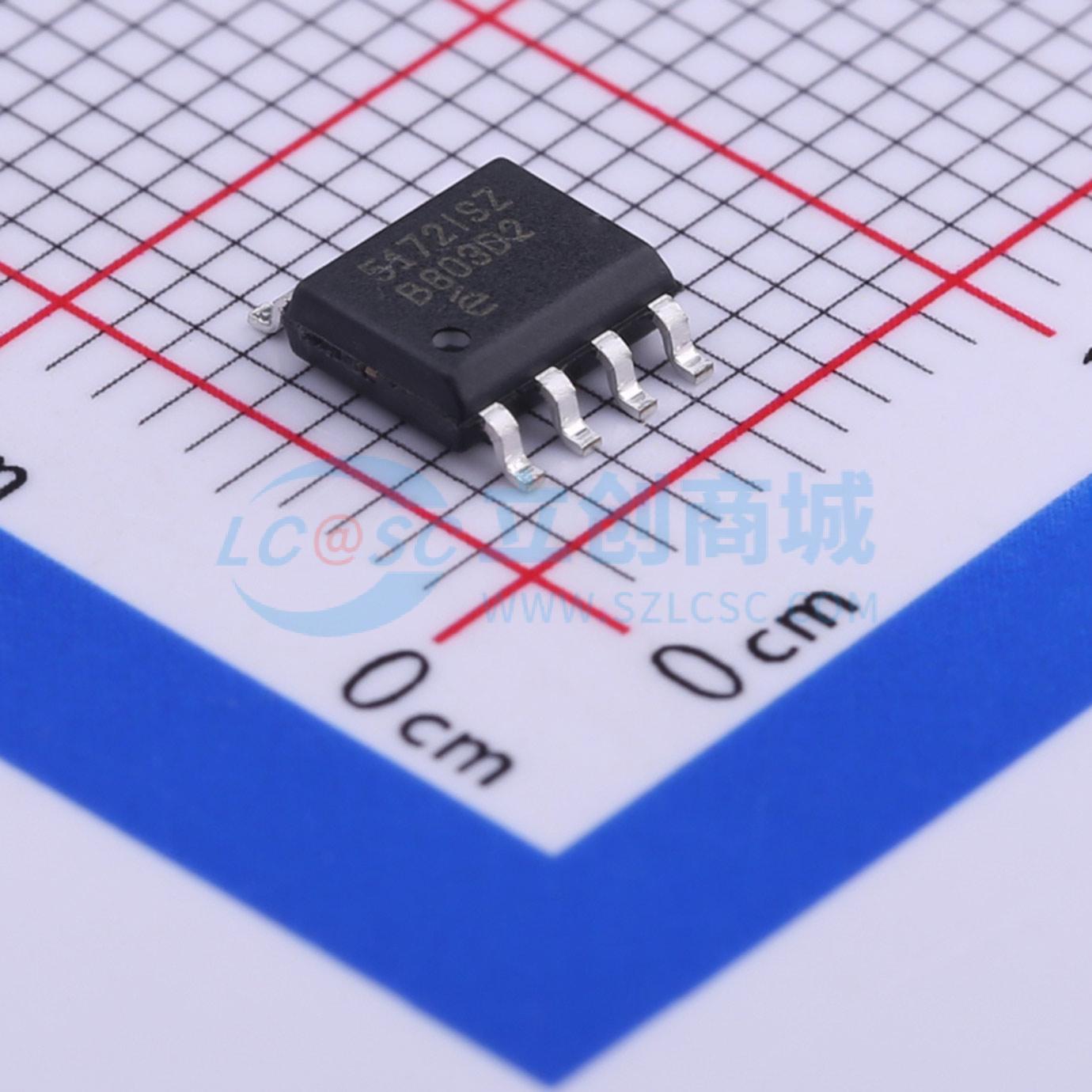

温馨提醒：图片仅供参考，商品以实物为准
EL5172ISZ-T7
EL5172ISZ-T7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- EL5172ISZ-T7
- 商品编号
- C11151
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电压(Vos) | 7mV | |
| 增益带宽积(GBP) | 100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 800V/us | |
| 轨到轨 | - | |
| 输出电流 | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 开漏 |
商品概述
EL5172和EL5372是宽带宽、低功耗的单端/差分输入转单端输出放大器。EL5172是单通道差分转单端放大器，EL5372是三通道差分转单端放大器。EL5172和EL5372针对+1或更高的闭环增益进行了内部补偿。在增益为1且驱动500Ω负载时，EL5172和EL5372的-3dB带宽为250MHz。在增益为2且驱动150Ω负载时，带宽约为50MHz。REF输入的带宽约为450MHz。EL5172和EL5372具备掉电功能，可在放大器禁用时降低功耗。
商品特性
- 差分输入范围±2.3V
- 250MHz 3dB带宽
- 800V/µs压摆率
- 最大输出电流60mA
- 单5V或双±5V电源供电
- 低功耗 - 每通道5mA至6mA
- 提供无铅版本（符合RoHS标准）
应用领域
- 双绞线接收器
- 差分线路接收器
- 基于双绞线的VGA传输
- ADSL/HDSL接收器
- 差分转单端放大
- 嘈杂环境中的模拟信号接收
