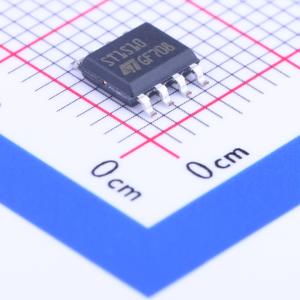

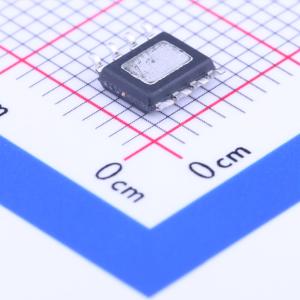

温馨提醒：图片仅供参考，商品以实物为准

ST1S10PHR

3 A, 900 kHz 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ST1S10 是一款高效率的同步降压 PWM 转换器,能够提供高达 3 A 的输出电流。输入电压范围为 2.5 V 至 18 V,输出电压可调范围为 0.8 V 至 13.6 V。该器件具有同步整流功能,提高效率,尤其是在低输出电压下。它还具有抑制功能、动态短路保护和典型的 90% 效率。
品牌名称: ST(意法半导体)
商品型号: ST1S10PHR
商品编号: C11175
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.286克(g)

商品参数

商品概述

ST1S10是一款高效降压型PWM电流模式开关稳压器，能够提供高达3 A的输出电流。该器件的输出电压可调，范围从0.8 V（VFB）至0.85VIN [VOUT = VFB(1+R1/R2)]。它可以在900 kHz的固定频率下工作，也可以与外部时钟（400 kHz至1.2 MHz）同步。高开关频率允许使用小型SMD外部元件，而集成的同步整流器则无需使用肖特基二极管。ST1S10具有出色的瞬态响应、热保护、开关过流和输出短路保护功能。 ST1S10是一款具有禁止功能的高效降压型DC-DC转换器。它在2.5 V至18 V的输入电压范围内可提供高达3 A的电流，输出电压可从0.8 V开始调节。较高的内部开关频率（0.9 MHz）允许使用小型表面贴装元件，正常工作仅需一个电感器和两个电容器。该器件可以在固定频率的PWM模式下工作，也可以通过SYNC引脚与外部频率同步。使用陶瓷电容器可实现低且可预测的输出纹波，无需外部补偿。ST1S10配备了在150℃（典型值）时启动的热关断保护功能。逐周期短路保护可防止短路。

商品特性

0.8 V参考电压
2.5 V至18 V输入电压范围
2%输出电压精度
可同步
软启动
90%占空比
典型静态电流：6 μA
3 A输出电流
待机电源电流：最大10 μA
工作结温范围：-25℃至125℃

应用领域

消费类：机顶盒、DVD播放器、音频设备、液晶显示器
网络：XDSL、调制解调器、DC-DC模块
计算机：光存储设备、硬盘驱动器、音频/显卡
工业和安防：可编程增益放大器、LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~18V
	输出电压	800mV~13.6V
	输出电流	3A
	开关频率	900kHz~1.2MHz
	工作温度	-25℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
