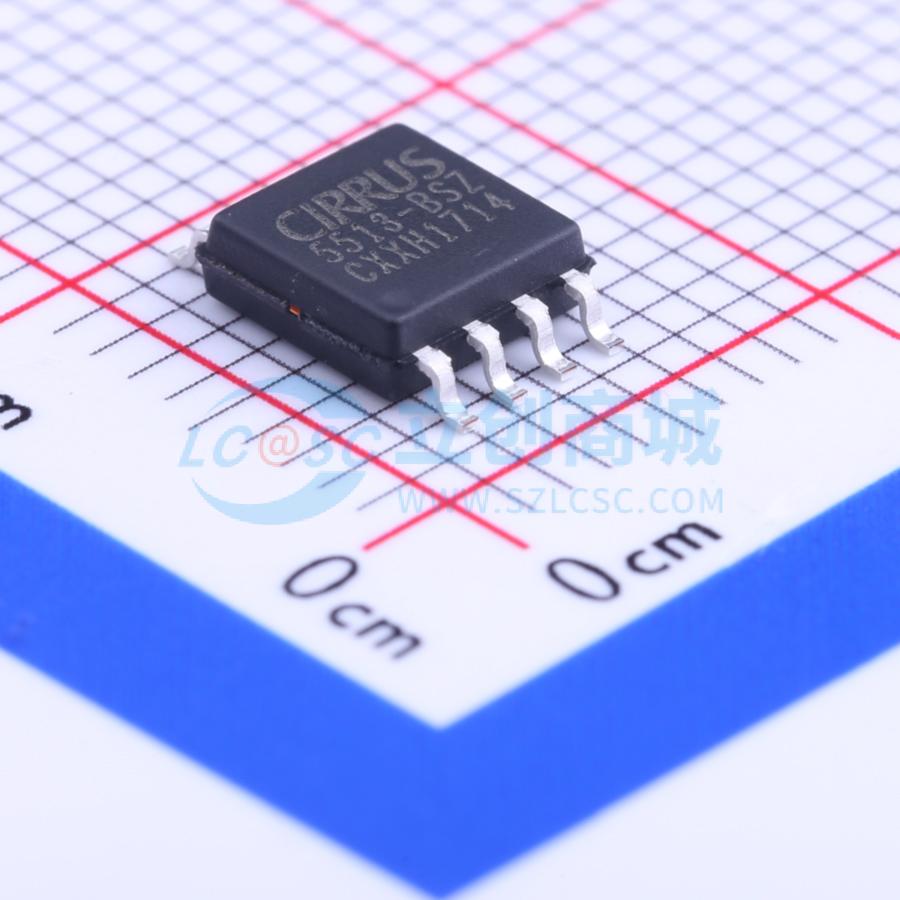

温馨提醒：图片仅供参考，商品以实物为准
CS5513-BSZ
CS5513-BSZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS5513是一款低成本、易用的20位Δ-Σ模数转换器，采用8引脚SOIC封装，适用于称重、过程控制等工业应用。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- CS5513-BSZ
- 商品编号
- C11169
- 商品封装
- SOIC-8-208mil
- 包装方式
- 管装
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 20位 | |
| 采样率 | 53.5Hz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 32kHz~100kHz；64kHz | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 107Hz | |
| 静态电流 | 385uA |
商品概述
CS5510/11/12/13是低成本、易用的ΔΣ模数转换器（ADC），采用电荷平衡技术，可实现16位（CS5510/11）和20位（CS5512/13）性能。这些ADC采用节省空间的8引脚SOIC封装，针对称重秤、过程控制和其他工业应用中的信号测量进行了优化。 为适应这些应用，ADC包含一个四阶ΔΣ调制器和一个数字滤波器。当配置外部主时钟为32.768 kHz时，CS5510/12中的滤波器对50 Hz和60 Hz线路同时抑制比优于80 dB，并以53.5 Sps的速率输出转换字。CS5511/13内置振荡器，无需外部时钟源。 低功耗、灵活的电源配置、紧凑的引脚排列和易用性，使这些产品成为对成本敏感和空间受限应用的理想解决方案。
商品特性
- delta-sigma模数转换器 – 线性误差：0.0015% FS – 无噪声分辨率：高达17位
- 差分双极性模拟输入
- VREF输入范围从250 mV至5 V
- 50/60 Hz同时抑制（CS5510/12）
- 输出字速率为16至326 Sps
- 内置振荡器（CS5511/13）
- 电源配置：– V+ = 5 V，V- = 0 V
- 多种双电源配置
- 低功耗 – 正常模式，2.5 mW – 睡眠模式，10 μW
- 低成本、紧凑的8引脚封装
- 无铅器件封装选项
应用领域
- 称重秤
- 过程控制
- 其他工业应用
