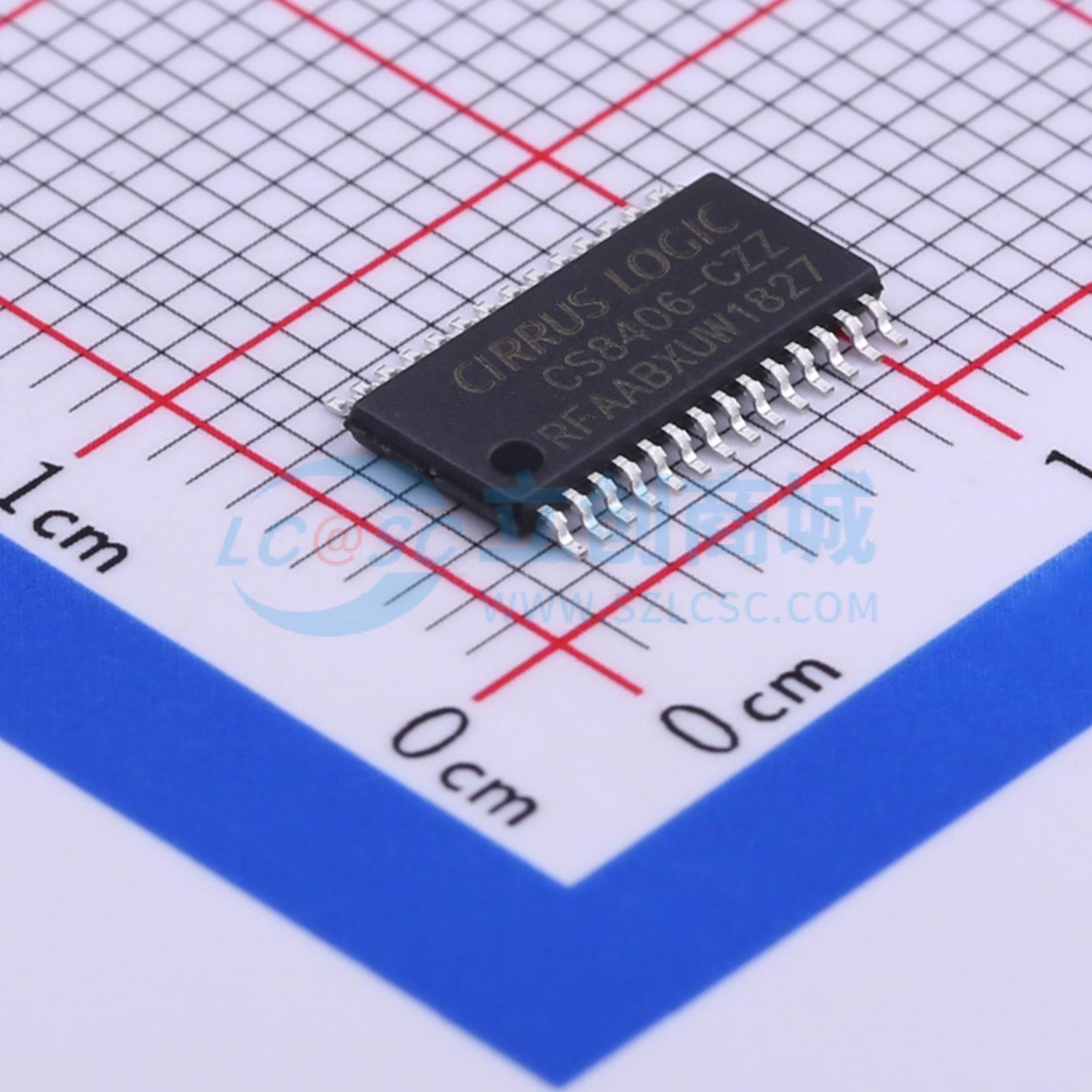

温馨提醒：图片仅供参考，商品以实物为准

CS8406-CZZR

192kHz数字音频接口发射机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS8406是一款单片CMOS器件，可根据AES3、IEC60958、S/PDIF或EIAJ CP1201标准对音频数据进行编码和传输。CS8406接收音频和数字数据，然后对其进行复用、编码，并驱动至电缆上。音频数据通过可配置的三线输入端口输入
品牌名称: Cirrus Logic(凌云)
商品型号: CS8406-CZZR
商品编号: C11162
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

CS8406是一款单片CMOS器件，可根据AES3、IEC60958、S/PDIF或EIAJ CP1201标准对音频数据进行编码和传输。CS8406接收音频和数字数据，然后对其进行复用、编码，并驱动到电缆上。音频数据通过一个可配置的三线输入端口输入。通道状态和用户位数据通过SPI或I²C微控制器端口输入，并可在块大小的缓冲区中进行组装。对于没有微控制器的系统，独立模式允许直接访问通道状态和用户位数据引脚。独立模式允许在无微控制器的情况下使用目标应用包括AV接收器、CD - R、DVD接收器、数字调音台、效果处理器、机顶盒以及计算机和汽车音频系统。

商品特性

完整的EIAJ CP1201、IEC - 60958、AES3、S/PDIF兼容发射器
+3.3 V或5.0 V数字电源（VD）
+3.3 V或5.0 V数字接口（VL）
片上通道状态和用户位缓冲存储器允许块大小更新
灵活的三线串行数字音频输入端口
高达192 kHz的帧速率
微控制器可写入访问通道状态和用户位数据

应用领域

AV接收器
CD - R
DVD接收器
数字调音台
效果处理器
机顶盒
计算机和汽车音频系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频接口芯片
	类型	收发器
	接口类型	I2C；SPI

	属性	参数值
	采样率	8kHz~192kHz
	工作电压	3.3V~5V
	工作温度	-10℃~+70℃
