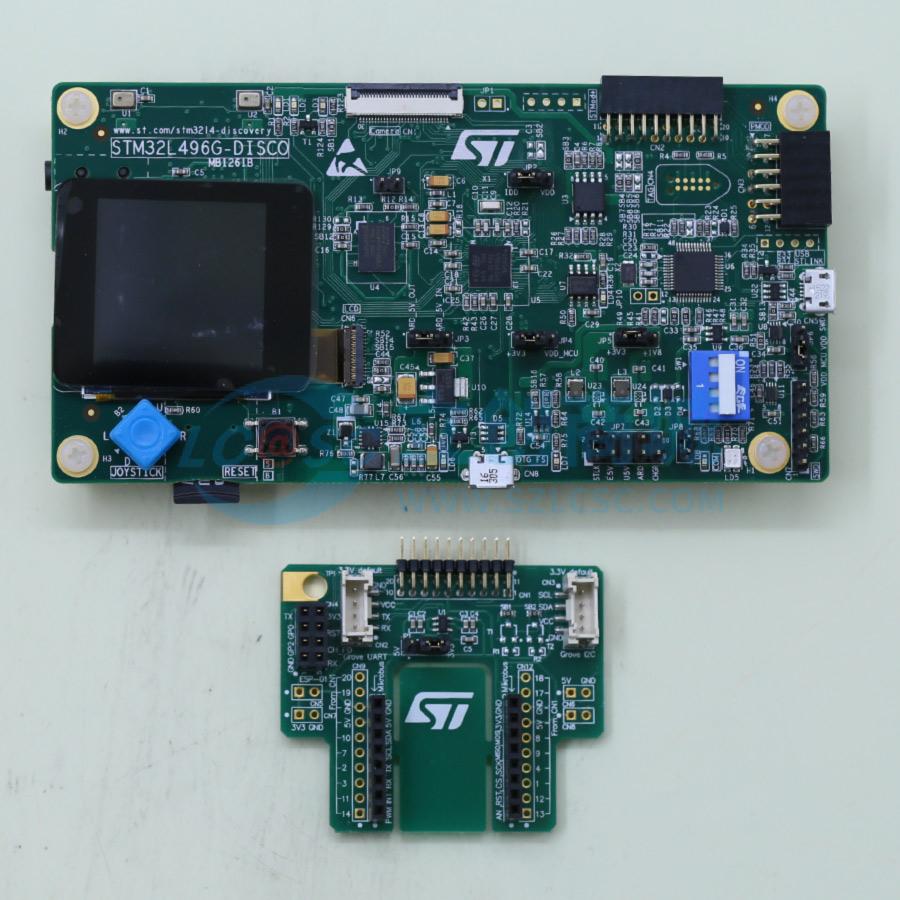

STM32L496G-DISCO
STM32L496G-DISCO
- 描述
- 开发板基于STM32L496AGI6 设计，开发板还集成了ST-LINK的仿真下载器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L496G-DISCO
- 商品编号
- C113919
- 包装方式
- -
- 商品毛重
- 163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述
32L496GDISCOVERY开发板是基于STM32微控制器的完整演示和开发平台，该微控制器采用ARM® Cortex®-M4内核。得益于STM32L496AG提供的创新超低功耗特性、扩展RAM和图形性能（Chrom-ART Accelerator™），该开发板旨在为多种应用（包括音频和图形）提供易于原型设计的方案，并具有先进的能效。板载ST-LINK/V2-1调试器提供开箱即用的加载和调试功能。
商品特性
- STM32L496AGI6微控制器，配备1 Mbyte闪存和320 Kbytes RAM，采用UFBGA169封装
- 1.54英寸240×240像素TFT彩色LCD，带并行接口
- SAI音频编解码器，带立体声耳机插孔（含模拟麦克风输入）
- 立体声数字MEMS麦克风
- microSD™卡连接器（含卡）
- 8位摄像头连接器
- STMod+和PMOD连接器
- 8 Mbit PSRAM
- IDD测量功能
- 64 Mbit Quad-SPI闪存
- 8个LED
- 复位按钮
- 带选择功能的4方向操纵杆
- USB OTG FS，带Micro-AB连接器
- 兼容Arduino™ Uno V3连接器
- 板载ST-LINK/V2-1调试器
- USB ST-LINK功能：虚拟COM端口、大容量存储、调试端口
- 5种电源供应选项：ST-LINK/V2-1 USB连接器、用户USB FS连接器、Arduino™连接器的VIN、Arduino™连接器的5V、USB充电器
- MCU的2种可能供电电压：1.8 V和3.3 V
- 全面的免费软件，包括多种示例，属于STM32Cube包的一部分
应用领域
- 音频应用原型设计
- 图形应用原型设计
- 超低功耗应用开发
- 微控制器功能演示与开发验证
- 外设接口（如摄像头、存储、音频）集成测试
- 嵌入式系统原型快速构建
- 能效优化应用开发
- 人机交互界面（如LCD、操纵杆）设计验证
- 开源硬件兼容项目开发（Arduino™接口支持）
- 调试工具集成与固件开发测试
- 多媒体应用（音频、图像）原型验证
- 存储扩展（microSD™、Quad-SPI Flash）功能测试
- 电源管理方案验证（多电源选项）
- 内存扩展（PSRAM）应用测试
- 传感器数据采集（MEMS麦克风）应用开发
- 显示技术（TFT LCD）应用验证
- 连接性（USB OTG）功能测试
- 嵌入式软件示例学习与二次开发
- 低功耗模式下的性能评估
- 图形加速（Chrom-ART Accelerator™）应用开发
- 多外设协同工作验证
- 嵌入式系统调试流程优化
- 开源工具链（如GCC）适配测试
- 商用嵌入式产品原型预研
- 教育与培训中的嵌入式系统实践
- 物联网（IoT）设备原型开发
- 可穿戴设备功能验证
- 工业控制设备原型设计
- 消费电子设备功能演示
- 医疗设备原型开发（低功耗需求场景）
