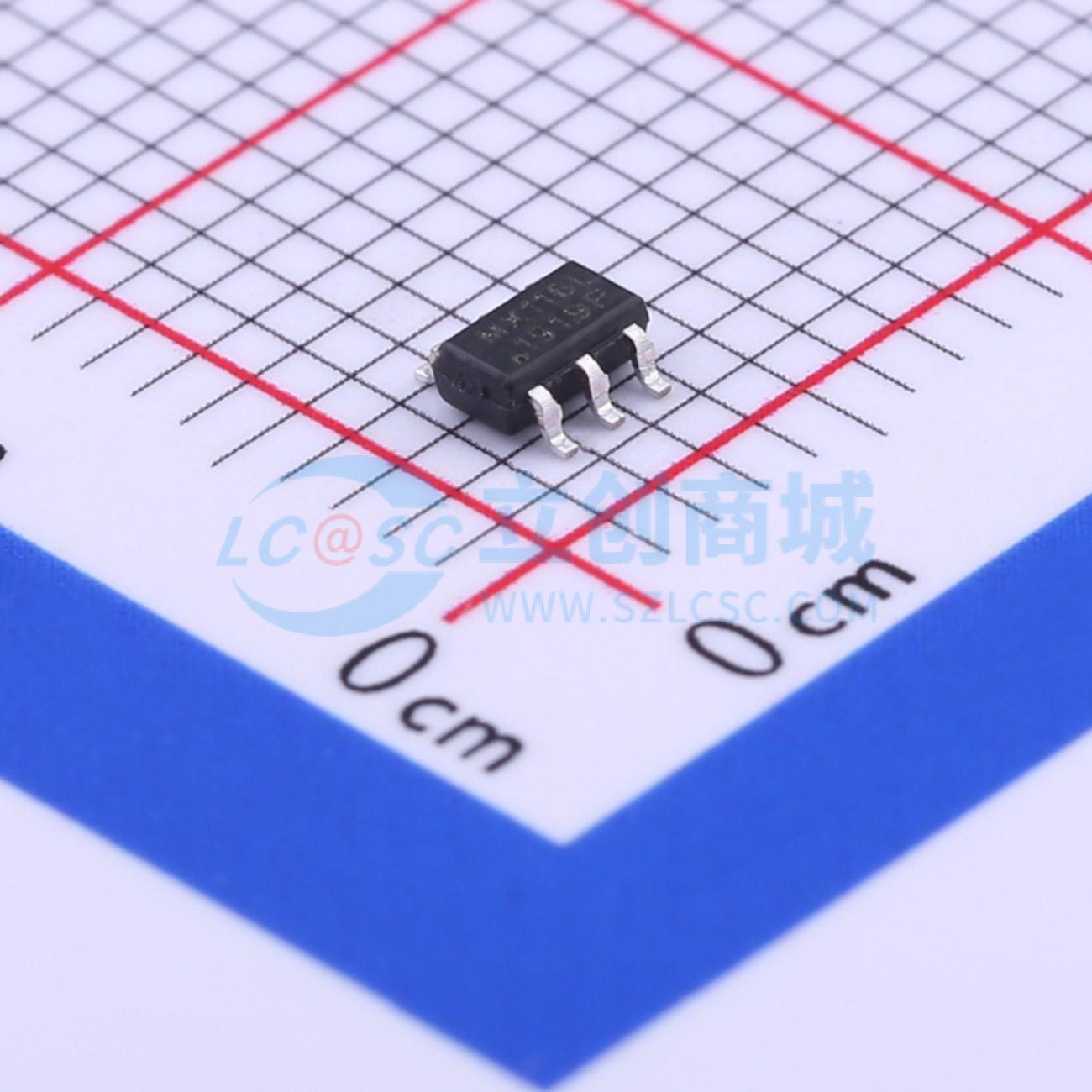

MX116L

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到7V。27℃，VDD = 5V条件下最大持续输出电流达到0.6A，最大峰值输出电流达到1A。
品牌名称: Mixic(中科芯亿达)
商品型号: MX116L
商品编号: C113342
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到7V。27℃，VDD = 5V条件下最大持续输出电流达到0.6A，最大峰值输出电流达到1A。

该单路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时(典型值150℃)，产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。

商品特性

低待机电流 (小于0.1uA)
低导通内阻MOSFET，功率开关管采用MOS工艺设计，功率管100毫安通道功率管内阻0.7欧姆，500毫安通道功率管内阻0.8欧姆
内部集成续流二极管 — 无需外接续流二极管
超小型封装尺寸，采用SOT23 - 6封装，含引脚外形尺寸2.92mm×2.8mm
较小的输入电流 — 集成约53K对地下拉电阻，3V驱动信号平均56.5uA输入电流
内置带迟滞效应的过热保护电路 (TSD)
抗静电等级：3KV (HBM)

应用领域

遥控玩具飞机尾翼马达驱动
遥控玩具飞机舵机马达驱动
玩具直流电机驱动
数码产品的马达驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	-
	峰值电流	1A

	属性	参数值
	工作电压	2V~7V
	导通电阻	700mΩ
	静态电流(Iq)	190uA
	工作温度	-20℃~+85℃
