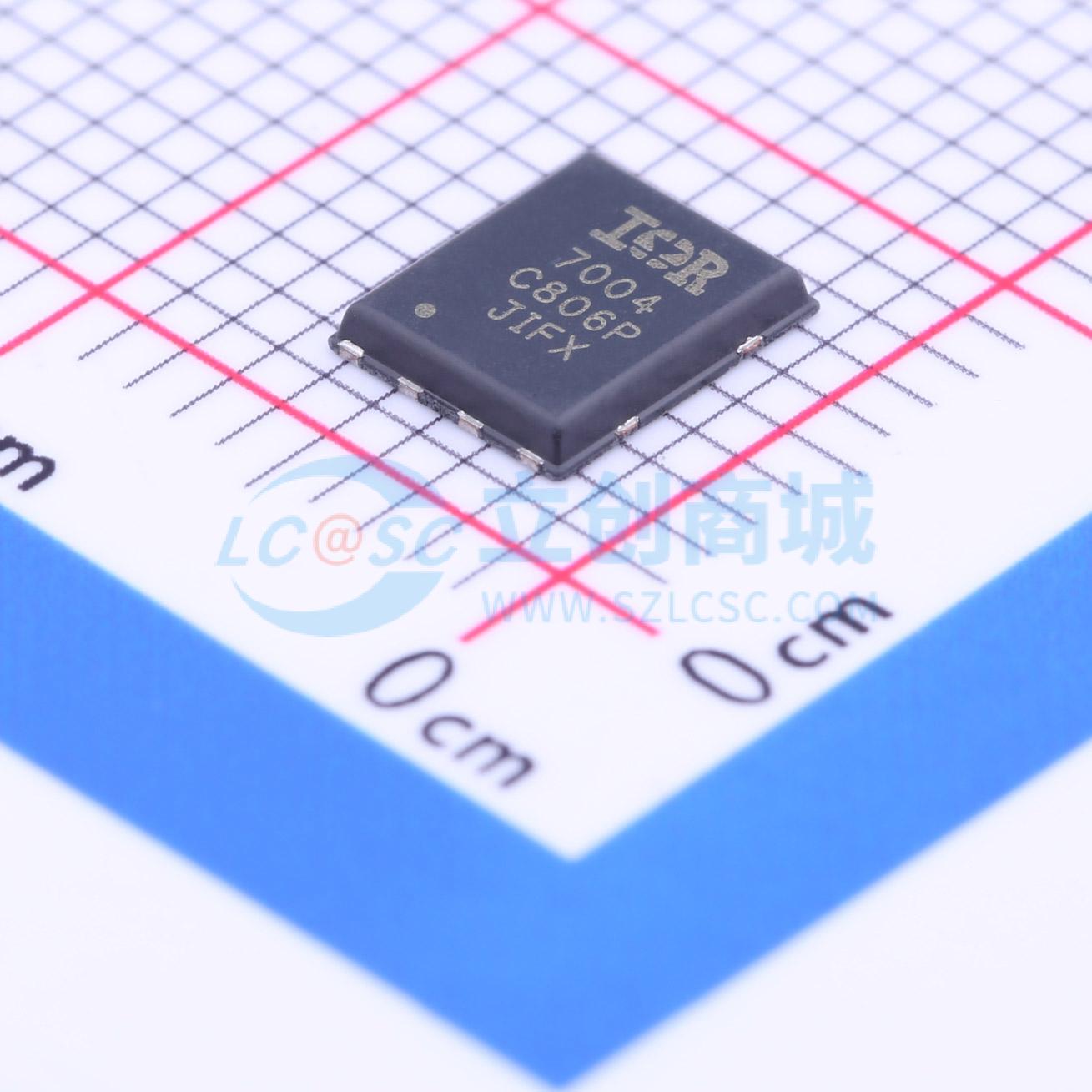

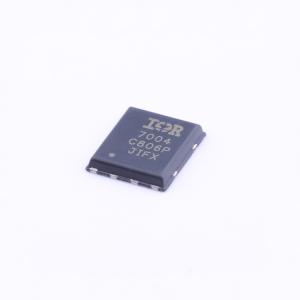

温馨提醒：图片仅供参考，商品以实物为准
IRFH7004TRPBF
1个N沟道 耐压:40V 电流:259A
- 描述
- 特性：改进的栅极、雪崩和动态 dV/dt 耐用性。 全特性电容和雪崩 SOA。 增强的体二极管 dV/dt 和 dI/dt 能力。 符合 RoHS 标准，无铅、无溴、无卤素。应用：有刷电机驱动应用。 无刷直流电机驱动应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFH7004TRPBF
- 商品编号
- C112334
- 商品封装
- PQFN-8(4.9x5.8)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 259A | |
| 导通电阻(RDS(on)) | 1.4mΩ@10V,100A | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 3.9V@150uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 194nC@10V | |
| 输入电容(Ciss) | 6.419nF | |
| 反向传输电容(Crss) | 656pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 952pF |
商品特性
- 改善栅极、雪崩和动态 dV/dt 鲁棒性
- 全面表征电容和雪崩安全工作区
- 增强体二极管 dV/dt 和 dI/dt 能力
- 符合 RoHS 标准，无铅、无溴、无卤素
应用领域
- 有刷电机驱动应用
- 无刷直流电机驱动应用
- 电池供电电路
- 半桥和全桥拓扑
- 同步整流器应用
- 谐振模式电源
- 或门和冗余电源开关
- DC/DC 和 AC/DC 转换器
- DC/AC 逆变器
