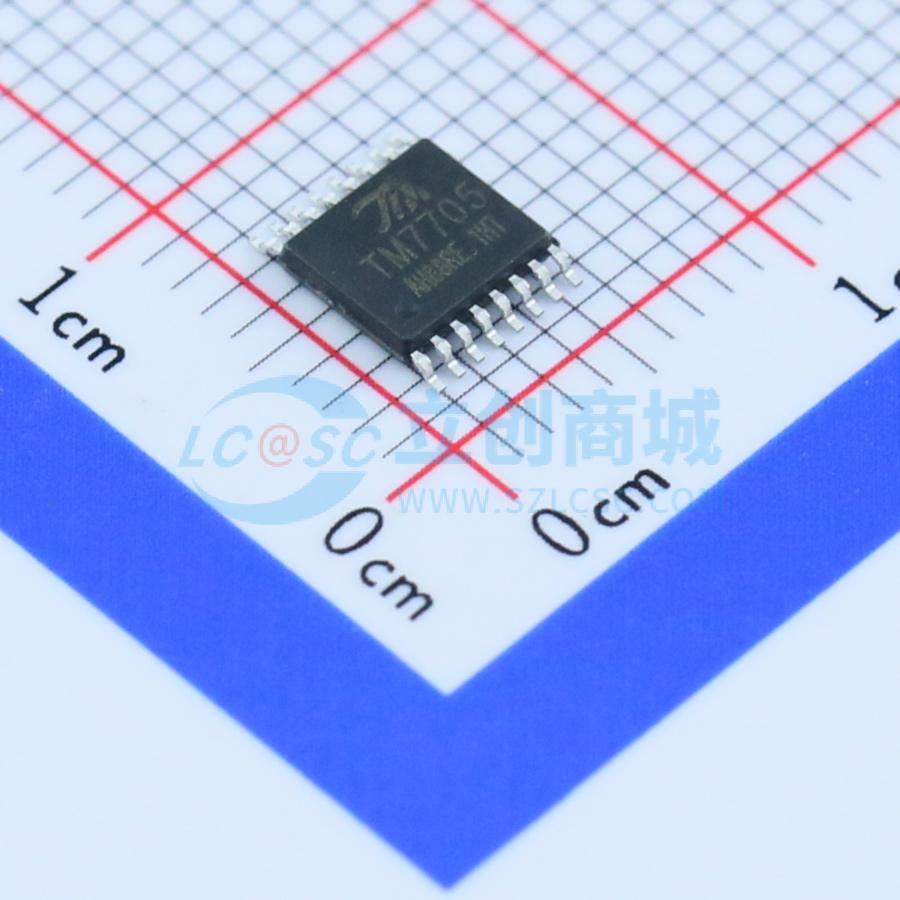

TM7705

TM7705 是应用于低频测量的2/3 通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号，然后产生串行的数字输出。利用 Σ-Δ 转换技术实现了16 位无丢失代码性能。选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号。通过片内控制寄存器可调节滤波器的截止点和输出更新速率，从而对数字滤波器的第一个陷波进行编程。 TM7705 只需 2.7~3.3V 或 4.75~5.25V 单电源。TM7705 是双通道全差分模拟输入，带有一个差分基准输入。当电源电压为5V、基准电压为 2.5V 时，该器件都可将输入信号范围从 0~+20mV 到 0~+2.5V 的信号进行处理。还可处理 ±20mV~±2.5V 的双极性输入信号，对于TM7705 是以AIN（-）输入端为参考点。当电源电压为3V、基准电压为 1.225V 时，可处理 0~+10mV 到 0~+1.225V 的单极性输入信号，它的双极性输入信号范围是 ±70mV 到 ±1.225V。因此，TM7705 可以实现2/3 通道系统所有信号的调理和转换。 TM7705 是用于智能系统、微控制器系统和基于DSP 系统的理想产品。其串行接口可配臵为三线接口。增益值、信号极性以及更新速率的选择可用串行输入口由软件来配臵。该器件还包括自校准和系统校准选项，以消除器件本身或系统的增益和偏移误差。 CMOS 结构确保器件具有极低功耗，掉电模式减少等待时的功耗至 20μW（典型值）。TM7705 采用16 脚塑料双列直插（DIP）、16 脚宽体（0.3 英寸）SOIC、16 脚TSSOP、16 脚SOP 和16 脚SSOP 封装。

• 2个全差分输入通道的ADC
• 16位无丢失代码
• 0.003% 非线性
• 可编程增益前端
• 增益：1~128
• 三线串行接口
• 有对模拟输入缓冲的能力
• 2.7~3.3V 或 4.75~5.25V 工作电压
• 3V电压时，最大功耗为1mW
• 等待电流的最大值为 8μA
• 16脚DIP、SOIC(宽体) 、TSSOP、SOP和SSOP封装

• 智能系统
• 微控制器系统
• 基于DSP 系统
