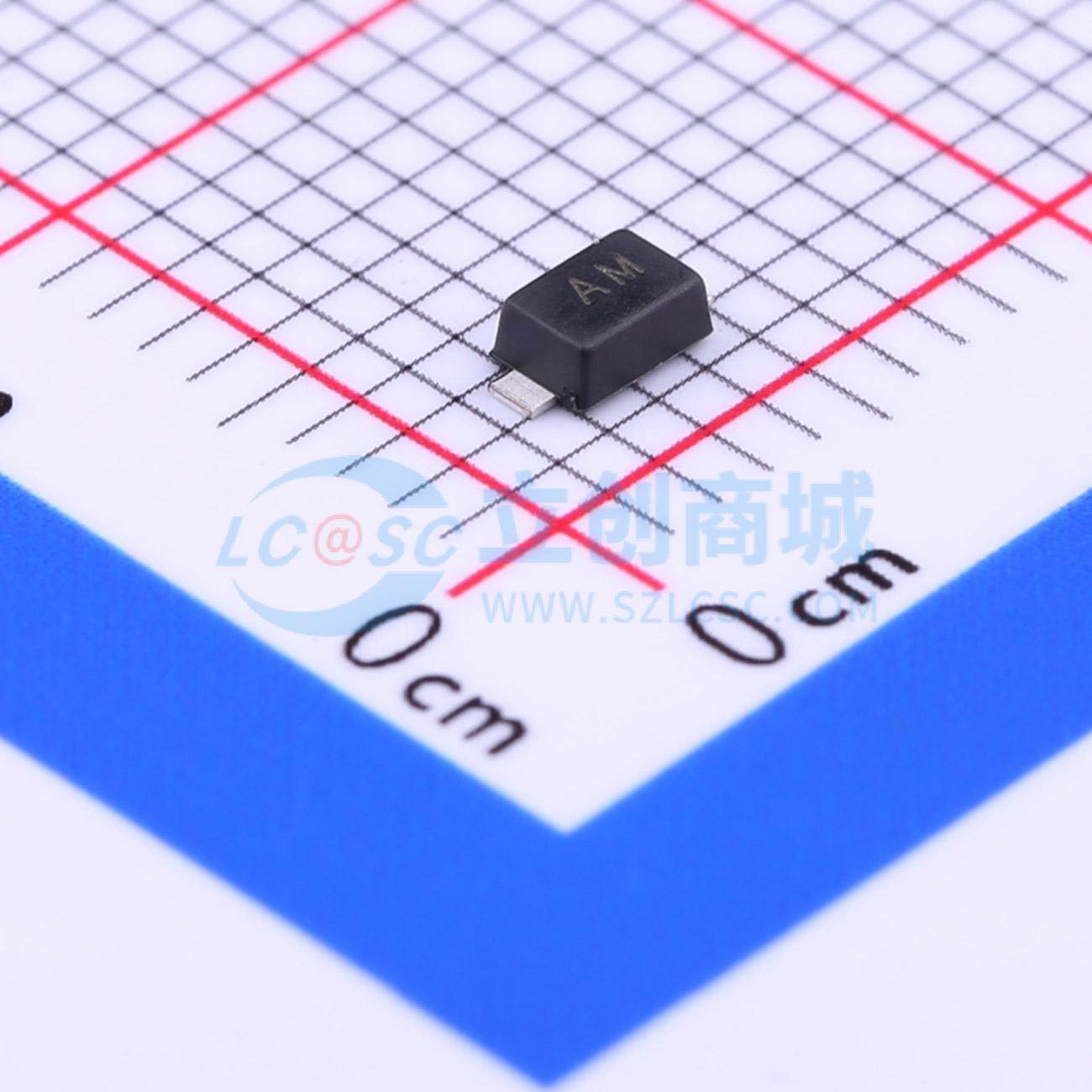

PTVSHC1DF7VB

停产双向ESD

品牌名称: Prisemi(芯导)
商品型号: PTVSHC1DF7VB
商品编号: C110750
商品封装: SOD-123F
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

PTVSHC1DF7VB静电放电（ESD）保护器专为在便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中替代多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，且与MLV相比无器件性能退化问题。PTVSHC1DF7VB可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC1DF7VB采用SOD - 123FL封装，工作电压为7V，用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

每线2200W峰值脉冲功率（tP = 8/20μs）
SOD - 123FL封装
典型响应时间<1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气放电）、±30KV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V
	钳位电压	14.8V

	属性	参数值
	峰值脉冲电流(Ipp)	80A
	击穿电压	7.8V
	类型	ESD
