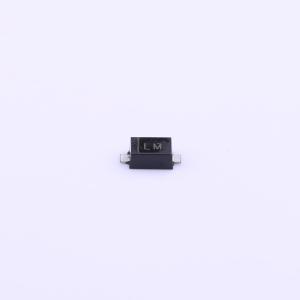

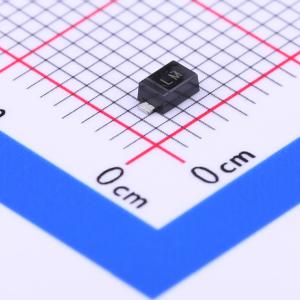

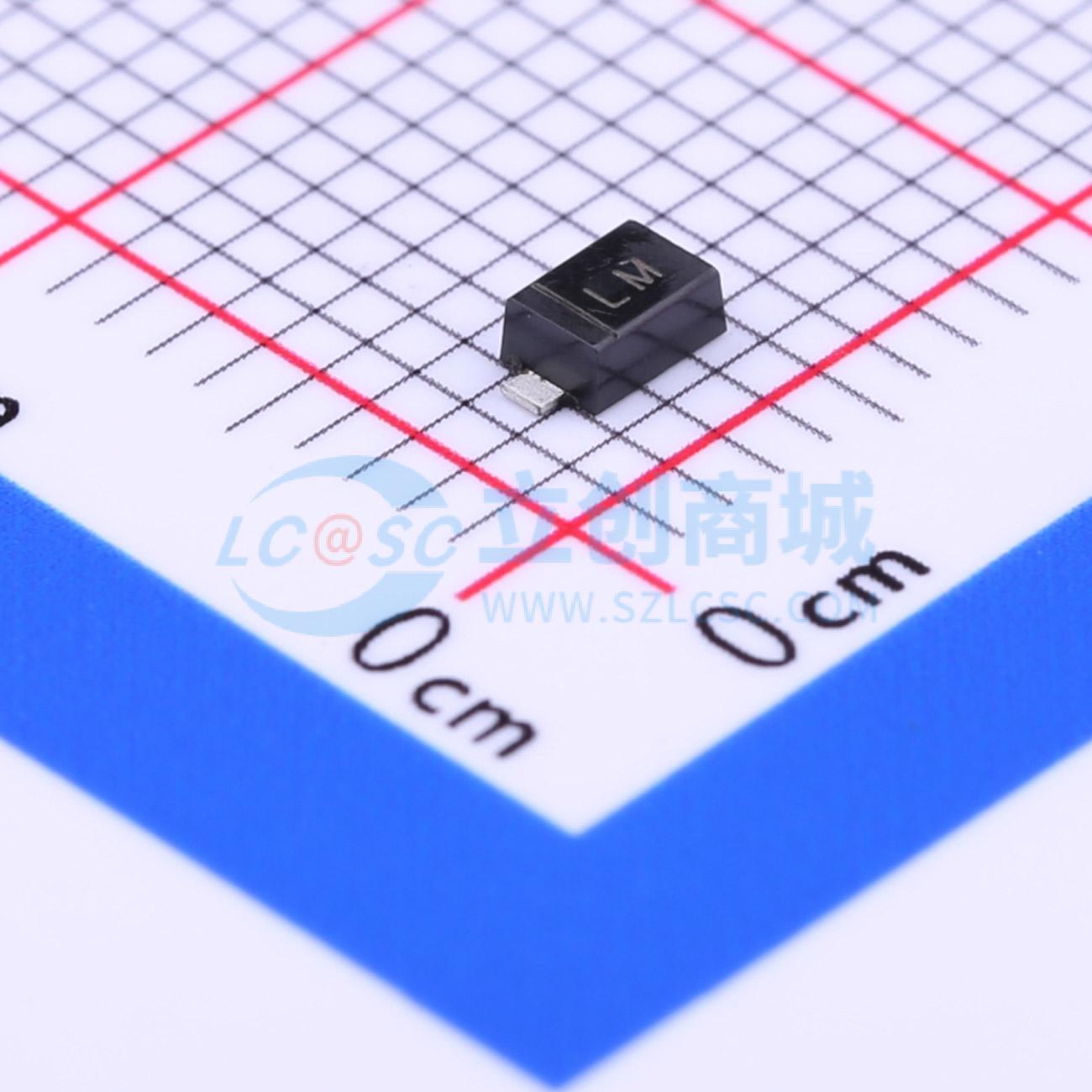

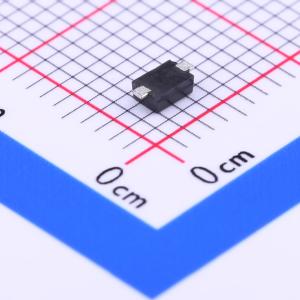

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC1DF15VU
单向TVS 15V截止 峰值脉冲电流：100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30KV接触, 30KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC1DF15VU
- 商品编号
- C110749
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 22.5V；26.5V | |
| 峰值脉冲电流(Ipp) | 100A | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 700pF |
商品概述
PTVSHC1DF15VU瞬态电压抑制器旨在替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PTVSHC1DF15VU可保护敏感半导体元件免受静电放电（ESD）和其他电压诱发的瞬态事件造成的损坏或故障。PTVSHC1DF15VU采用SOD - 123FL封装，工作电压为12伏。它用于满足IEC 61000 - 4 - 2标准4级（±30kV空气放电、±30kV接触放电）的ESD抗扰度要求。
商品特性
- 每线路4000W峰值脉冲功率（tP = 8 / 20μs）
- SOD - 123FL封装
- 典型响应时间< 1 ns
- 保护一个I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线的瞬态保护符合IEC 61000 - 4 - 2（ESD）
- ±30KV（空气放电），±30KV（接触放电）；符合IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3播放器
