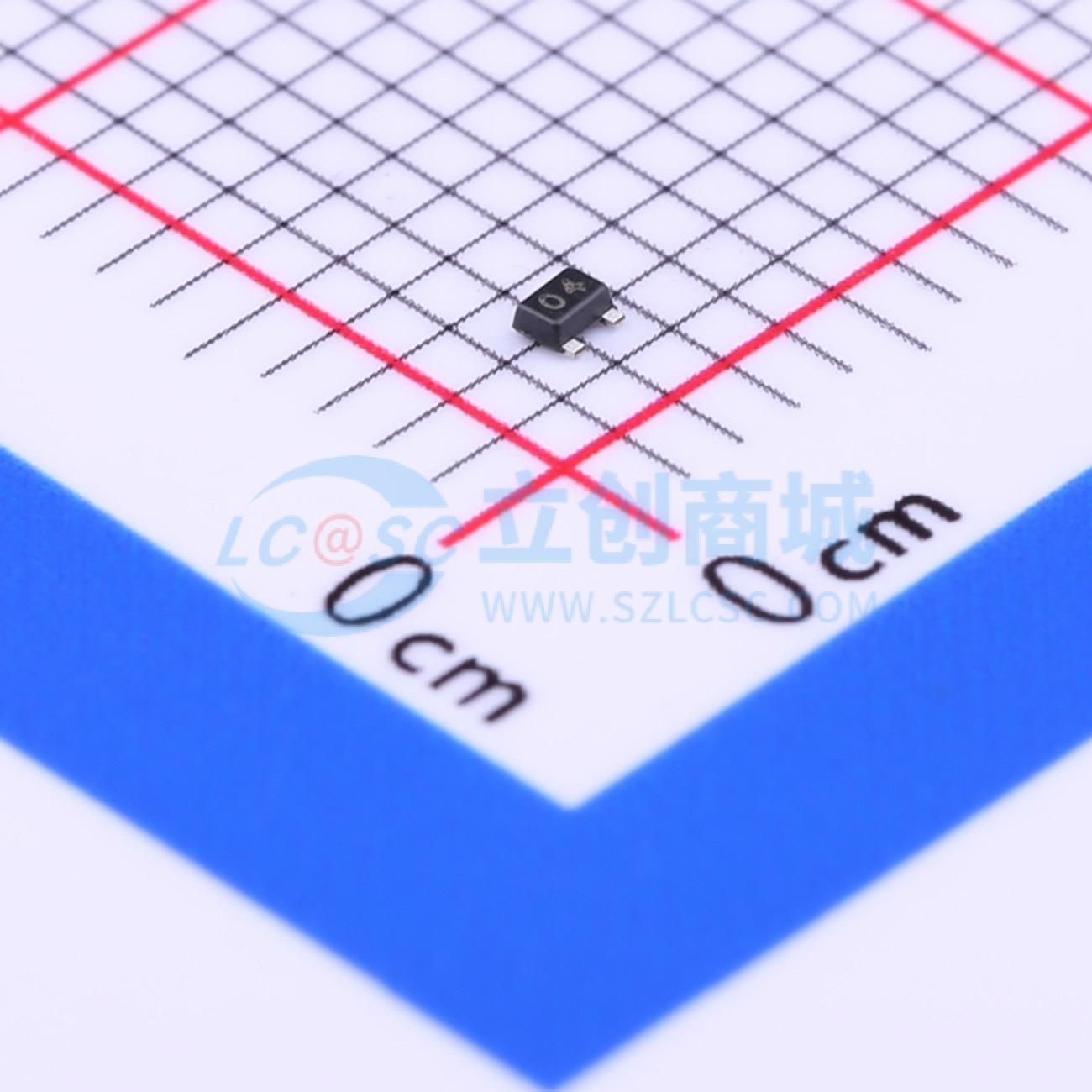

PDTC114TM
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，无需连接外部输入电阻即可配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。 几乎完全消除寄生效应。 只需设置开/关条件即可操作，便于设备设计。应用：反相器接口驱动器
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PDTC114TM
- 商品编号
- C110682
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 600 | |
| 射基极击穿电压(Vebo) | 5V | |
| 输入电阻 | 10kΩ | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | 0.5uA |
商品特性
-内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。-偏置电阻由完全隔离的薄膜电阻组成,允许输入负偏置。-它们还具有几乎完全消除寄生效应的优点。-操作时只需设置开/关状态,使器件设计变得简单。
应用领域
-反相器-接口-驱动器
