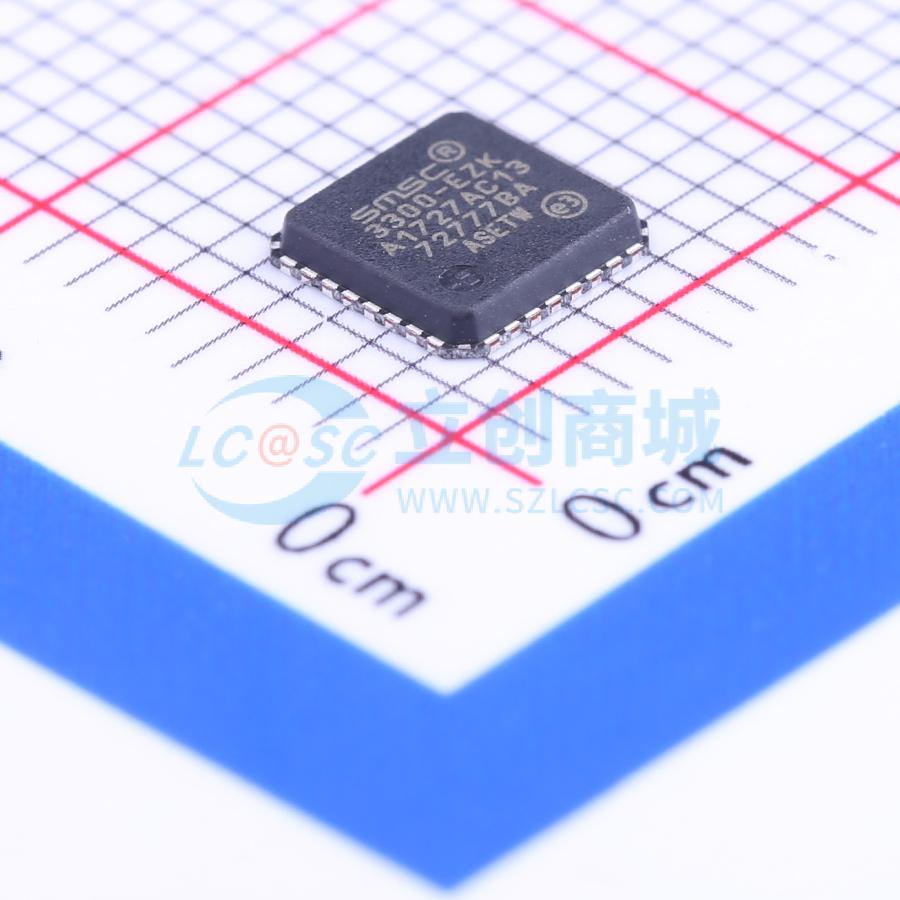

温馨提醒：图片仅供参考，商品以实物为准
USB3300-EZK
高速USB主机、设备或OTG PHY，带ULPI低引脚接口
- 描述
- USB3300是一款工业温度级高速USB物理层收发器。它使用低引脚数接口（ULPI）连接到符合ULPI标准的链路层。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB3300-EZK
- 商品编号
- C108954
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 控制器 | |
| USB协议版本 | USB 2.0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 54.7mA | |
| 静态电流 | 83uA |
商品概述
USB3300 是一款工业温度高速 USB 物理层收发器 (PHY)，它使用低引脚数接口 (ULPI) 连接到符合 ULPI 标准的链路层。ULPI 接口通过在链路和 PHY 之间采用带内信号传输和状态字节传输的方法，将 UTM+ 接口从 54 引脚减少到 12 引脚。这种设计提供了一个无缝的 ULPI 到链路接口，从而实现低延迟的发送和接收时间。低延迟的高速和全速接收器允许通过简单的封装转换 UTMI 到 ULPI 来重用现有的 UTMI 链路。
ULPI 接口使 USB3300 PHY 可以作为设备、主机或 On-The-Go (OTG) 设备运行。使用 USB3300 PHY 作为设备的设计可以在日后添加主机和 OTG 功能，而无需额外的引脚。结合专有技术，ULPI 接口使 USB3300 成为向新设计中添加高速 USB 的理想选择。它具有业界领先的紧凑封装（5mm x 5mm），高度低于 1mm。此外，USB3300 集成了所有 DP 和 DM 终端电阻，并且只需要最少数量的外部组件。
ULPI 接口由 12 个接口引脚组成：8 个双向数据引脚、3 个控制引脚和一个 60 MHz 时钟。通过使用 12 引脚的 ULPI 接口，USB3300 支持从 Level 3 到 Level 0 的完整 UTM+ 级别范围，使其能够作为 HS 和 FS 外设以及 HS、FS 和 LS 主机工作。USB3300 还可以完全支持 USB 2.0 规范补充中的 On-the-Go (OTG) 协议。OTG 允许 USB3300 通过软件动态配置为主机或外设。例如，手机可以作为外设连接到计算机以交换地址信息，或者作为主机连接到打印机以打印图片。最后，支持 OTG 的设备可以通过单个低剖面 Mini-AB USB 连接器连接到另一个支持 OTG 的设备以交换信息。
不需要 OTG 的设计可以忽略 OTG 功能集。先进模拟技术的使用使得 USB3300 能够消耗最小的功率，从而最大限度地延长便携式应用的电池寿命。
应用领域
- 手机
- PDA
- 便携式媒体播放器，MP3播放器
- 扫描仪
- 外置硬盘
- 数码相机
- 便携式媒体播放器
- 打印机
