温馨提醒：图片仅供参考，商品以实物为准

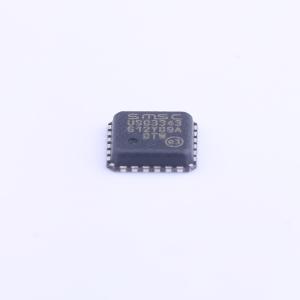

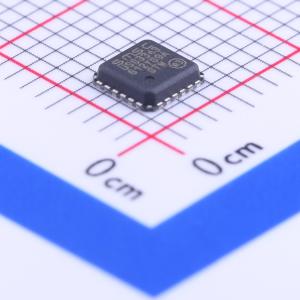

USB3343-CP-TR
USB3343-CP-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：USB-IF电池充电1.2规范兼容。 链路电源管理（LPM）规范兼容。 集成ESD保护电路，无外部设备时高达±25kV IEC空气放电。 过压保护电路（OVP），保护VBUS引脚免受高达30V的连续直流电压影响。应用：任何需要高速USB连接，且需要最小化电路板空间、功耗和接口引脚的应用。 手机
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB3343-CP-TR
- 商品编号
- C112967
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 2.0 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 35mA | |
| 静态电流 | 32uA |
商品特性
- 符合 USB-IF 电池充电 1.2 规范
- 符合链路电源管理 (LPM) 规范
- 集成 ESD 保护电路 — 无需外部器件，最高可承受 ±25kV IEC 空气放电
- 过压保护电路 (OVP) 可保护 VBUS 引脚免受高达 30V 的连续直流电压影响
- 集成 USB 开关 (USB3341、USB3346 和 USB3347) — 通过提供以下切换功能，允许单 USB 端口连接：– 电池充电 – 立体声和单声道/麦克风音频 – USB 全速/低速数据
- SMSC RapidCharge Anywhere™ 提供：— 通过 USB 端口的充电电流是传统解决方案的 3 倍 — 符合 USB-IF 电池充电 1.2 规范，适用于任何便携式设备 — 通过兼容的 USB 主机或专用充电器，充电电流高达 1.5A — 支持专用充电端口 (DCP)、充电下行端口 (CDP) 和标准下行端口 (SDP)
- flexPWR® 技术 极低电流设计，非常适合电池供电应用 “睡眠” 模式使所有 ULPI 引脚呈三态，并使器件处于低电流状态 — 1.8V 至 3.3V IO 电压 (USB3343)
- 单电源供电 — 集成 1.8V 稳压器 — 集成 3.3V 稳压器 – 100mV 压差
- PHYBoost — 可编程 USB 收发器驱动强度，用于恢复信号完整性
- VariSenseTM — 可编程 USB 接收器灵敏度
- “无封装” 设计，实现最佳时序性能，易于设计 — 低延迟高速接收器 (最大 43 个高速时钟) 允许通过 ULPI 桥使用旧版 UTMI 链路
- 支持外部参考时钟操作 — ULPI 时钟输入模式 (由链路提供 60MHz) 0 至 3.6V 输入驱动容限 能够接受 “嘈杂” 的时钟源作为内部低抖动 PLL 的参考 — 支持晶体 (USB3343)
- 智能检测电路可识别 USB 充电器、耳机或数据线的插入
- 完全支持 On-The-Go 补充修订版 2.0 规范中详细说明的可选即插即用 (OTG) 协议
- 支持 OTG 主机协商协议 (HNP) 和会话请求协议 (SRP)
- UART 模式，用于非 USB 串行数据传输
- ID、DP 和 DM 线到 VBUS 或地的内部 5V 电缆短路保护
- 工业工作温度范围 -40℃ 至 +85℃
- 24 引脚 QFN 无铅、符合 RoHS 标准封装 (4x4x0.90 mm 高度)
应用领域
- 手机
- 个人数字助理 (PDA)
- MP3 播放器
- GPS 个人导航设备
- 扫描仪
- 外部硬盘驱动器
- 数码相机和摄像机
- 便携式媒体播放器
- 娱乐设备
- 打印机
- 机顶盒
- 视频录制/播放系统
- IP 电话和视频电话
- 游戏机
