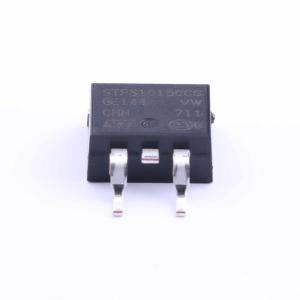

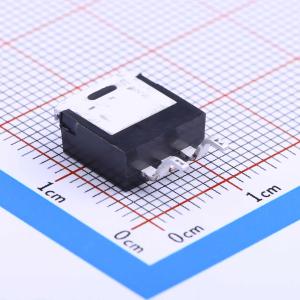

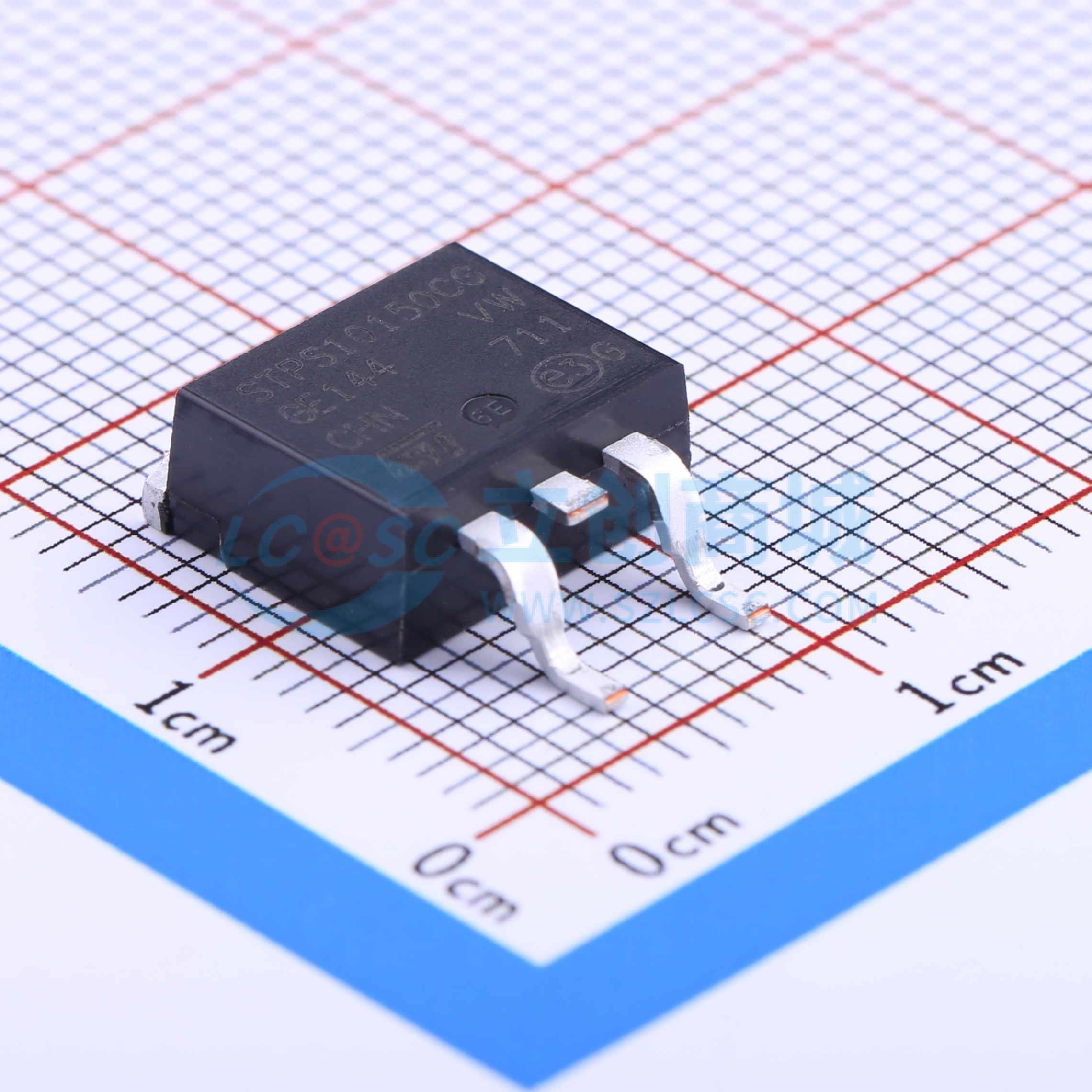

STPS10150CG-TR
电压:150V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150 V、10 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10150CG-TR
- 商品编号
- C108952
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 920mV@5A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 2uA@150V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
这款双中心抽头肖特基整流器适用于高频开关模式电源。
商品特性
- 高结温能力
- 漏电流与正向压降之间的良好平衡
- 低漏电流
- 规定的雪崩能力
- 绝缘封装：TO-220FPAB绝缘电压=2000VRMS正弦
- D²PAK按需提供符合ECOPACK®2标准的组件
- 环氧树脂符合UL94 V0标准
- 推荐扭矩值：0.55 N·m（TO-220AB、TO-220FPAB）
- 最大扭矩值：0.7 N·m（TO-220AB、TO-220FPAB）
- 额定值（除非另有说明，每个二极管在T_amb=25℃时的极限值）
- 热参数：当同时使用二极管1和2时，ΔTj(二极管1)=P(二极管1)×R_th(j-c)(每个二极管)+P(二极管2)×R_th(c)
- 静态电气特性（每个二极管）：脉冲测试：tp=5ms，δ<2%；脉冲测试：tp=380μs，δ<2%
- 传导损耗评估公式：P=0.65×I_F(AV)+0.02×I_F²(RMS)
应用领域
- 高频开关模式电源
