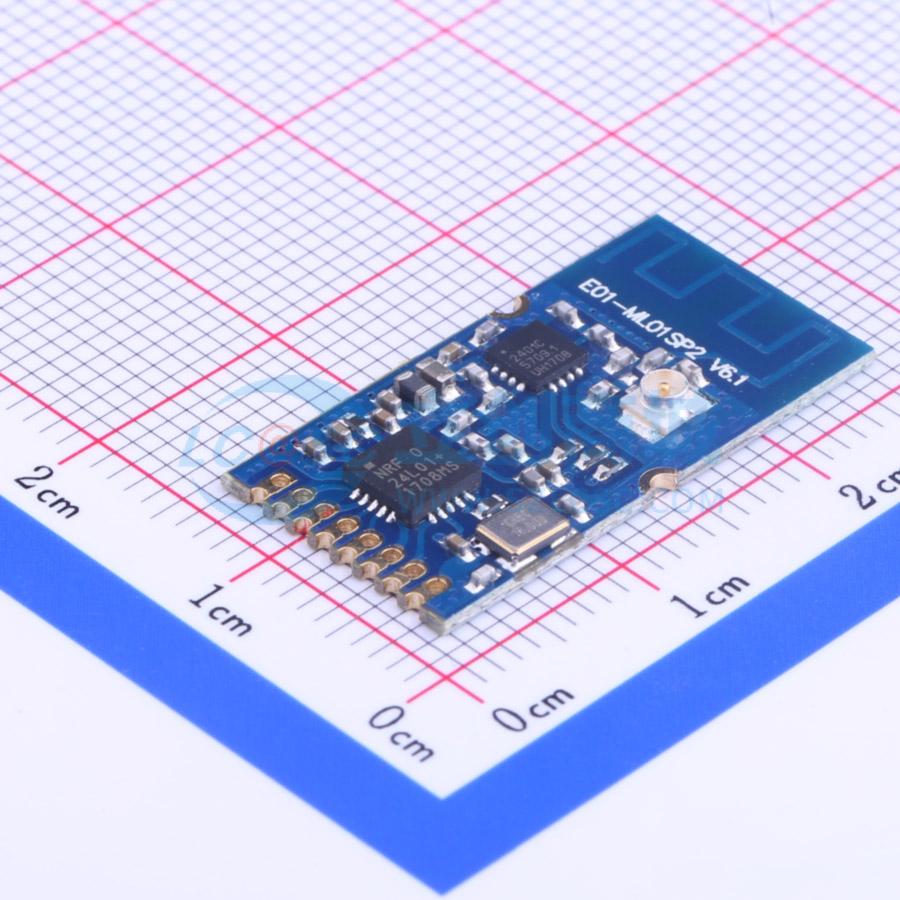

E01-ML01SP2
2.4GHz 100mW SPI 贴片型无线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- nRF24L01+PA+LNA 远距离/双天线/无线模块/数传/2.4G射频/工业级
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E01-ML01SP2
- 商品编号
- C108544
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 2.4GHz | |
| 调制方式 | GFSK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 板载PCB天线；IPEX接口 | |
| 接收电流 | 21mA | |
| 发送电流 | 130mA | |
| 通讯距离 | 1.8km | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成天线 |
商品概述
该产品是一款小尺寸、自带PCB天线、最大发射功率为100mW的2.4GHz贴片型无线模块。其核心基于nRF24L01P，内置了功率放大器与低噪声放大器，在提升最大发射功率的同时也增强了接收灵敏度，从而显著提高了整体通信稳定性。模块采用工业级高精度16MHz晶振，是一款纯射频收发模块，需通过MCU或专用SPI调试工具驱动。
商品特性
- 超小体积，仅12.8×25mm
- 采用RFX2401C功放方案，最大发射功率100mW，软件多级可调
- 理想条件下，通信距离可达1.8km
- 同时提供PCB板载天线和IPEX接口，用户可根据需求选择
- 配备专业射频屏蔽罩，具备抗干扰和防静电能力
- 支持全球免许可的ISM 2.4GHz频段
- 支持2Mbps、1Mbps和250kbps空中速率
- 提供125个通讯频道，满足多点通讯、分组及跳频等应用需求
- 通过SPI接口与MCU连接，速率支持0~10Mbps
- 支持2.0~3.6V供电，电压高于3.3V时可保证性能
- 采用工业级标准设计，支持-40~+85℃长时间工作
- 支持增强型ShockBurst，完全兼容Nordic所有nRF24L系列、nRF24E系列及nRF24U系列
应用领域
- 可穿戴式设备
- 智能家居
- 工业传感器
- 安防系统
- 定位系统
