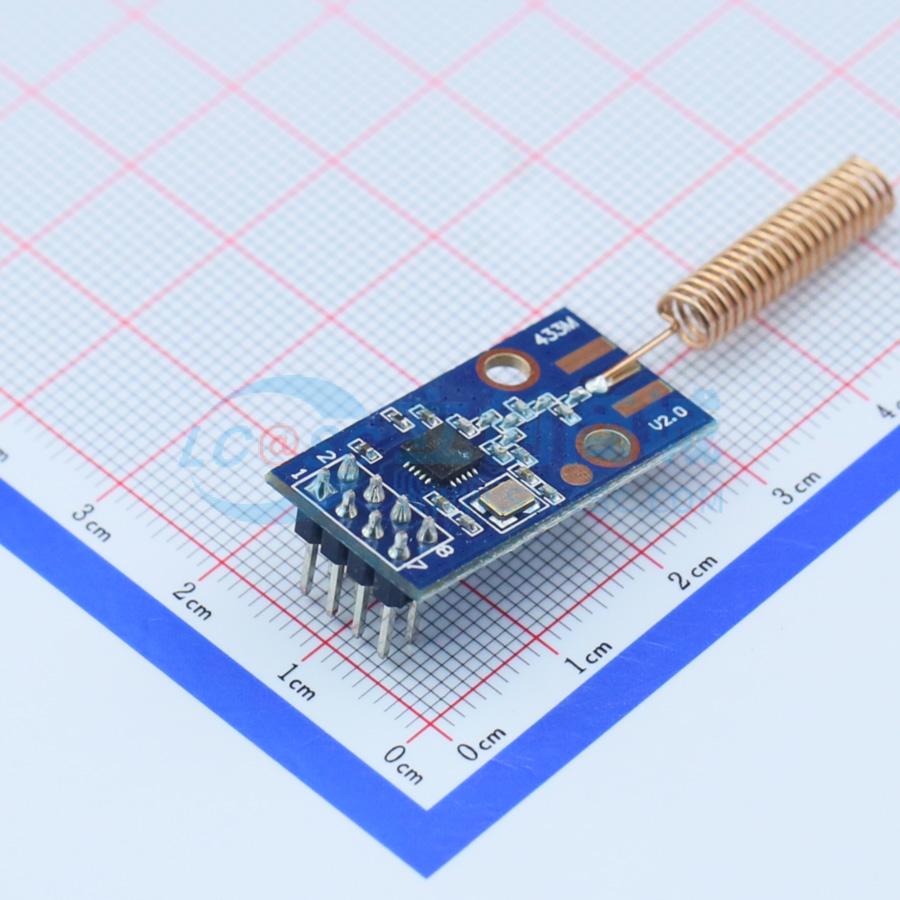

E07-M1101D-TH
433MHz 10dBm SPI直插型无线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC1101无线模块/433MHz/直插10mW
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E07-M1101D-TH
- 商品编号
- C108549
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 3.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 发射功率 | 10dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2.5V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 18mA | |
| 发送电流 | 29mA | |
| 通讯距离 | 600m；500m | |
| 接收灵敏度 | -107dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成天线 |
商品概述
E07-M1101D-TH 是一款以 CC1101 射频芯片为核心、集成弹簧天线的 433MHz 直插型无线模块，采用工业级高精度 28MHz 晶振。模块基于成熟的 CC1101 设计，具备出色的稳定性和兼容性，其射频性能与元器件选型均符合工业级标准，并已获得 FCC、CE、RoHS 等国际认证。该模块提供对数据包处理、数据缓冲、突发传输、接收信号强度指示、空闲信道评估、链路质量指示以及无线唤醒功能的广泛硬件支持。此模块为纯射频收发模块，需通过微控制器驱动或专用 SPI 调试工具进行操作。
商品特性
- 集成弹簧天线，无需额外安装天线。
- 在理想条件下，通信距离可达 500m。
- 最大发射功率为 10mW，可通过软件多级调节。
- 支持免许可的 433MHz ISM 频段。
- 支持 0.6kbps ~ 500kbps 的数据传输速率。
- 支持多种调制模式，包括 OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK。
- 具备独立的 64 字节接收与发送 FIFO。
- 支持 2.5~3.6V 供电电压，在高于 3.3V 时可保证性能。
- 采用工业级标准设计，可在 -40~+85℃ 温度范围内长时间工作。
- 支持接收信号强度指示和链路质量指示功能。
- 通过 4 线 SPI 接口与微控制器连接，并提供 2 个可配置功能的通用数字输出引脚。
应用领域
- 智能家居以及工业传感器
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
