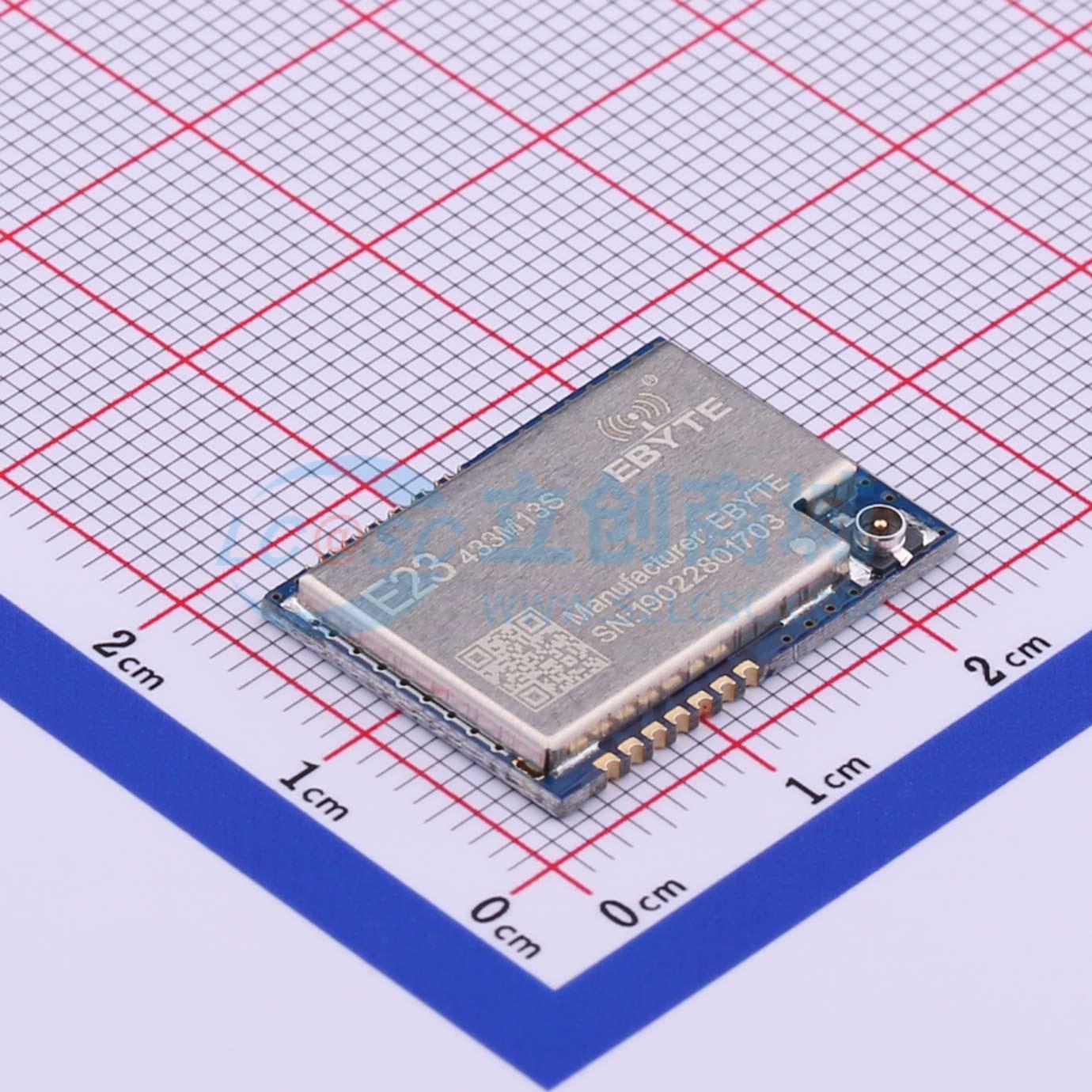

E23-433M13S
433MHz 20mW SPI贴片型无线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于SX1212的433MHz射频模块，功率20mW，收发一体，IPX射频接口，超低接收电流，采用12.8MHz晶振；SPI接口，小体积贴片型，目前已经稳定量产，并适用于多种应用场景。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E23-433M13S
- 商品编号
- C108570
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 调制方式 | GFSK | |
| 发射功率 | 13dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2.1V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | IPEX接口 | |
| 接收电流 | 3mA | |
| 发送电流 | 35mA | |
| 通讯距离 | 800m | |
| 接收灵敏度 | -102dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成锁相环 |
商品概述
E23-433M13S是一款433MHz射频模块，发射功率为20mW，集成了接收和发射功能。该模块采用IPEX射频接口，具有极低的接收电流，并使用了12.8MHz工业级高精度低温漂有源晶振，确保了工业级的特性和稳定性。它采用SPI接口，体积小巧，为贴片封装，目前已实现稳定量产，适用于多种应用场景。模块基于Semtech原装进口的SX1212射频芯片开发，采用全进口工业级元器件和无铅工艺，性能稳定。其硬件专业设计支持插件或贴片安装，便于嵌入式开发。主要优势在于极低的接收功耗，约为3mA，因此在低功耗应用中得到广泛使用。该产品为硬件平台，出厂时不带程序，用户需进行二次开发。由于是纯射频收发模块，需要使用MCU驱动或专用的SPI调试工具。
商品特性
- 超低接收电流，仅约3mA，支持低功耗开发
- 超小体积，仅16×22.4mm
- 最大发射功率20mW，适用于低功耗电池供电应用
- 理想条件下，通信距离可达800米
- 支持免许可ISM 433MHz频段
- 支持0.78kbps ~ 150kbps的数据传输速率
- 独立的64字节接收FIFO和发送FIFO
- 支持2.1V ~ 3.6V供电电压，电压高于3.3V时可保证性能
- 工业级标准设计，支持在-40℃ ~ +85℃环境下长时间工作
- 提供IPEX接口和邮票孔两种天线选项，便于用户二次开发和集成
- 抗干扰能力强，邻道选择性好，支持在密集环境中使用
应用领域
- 智能家居及工业传感器
- 无线玩具遥控器
- 无线PC外围设备
- 轮胎气压监测系统
- 标签读写器
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构
- 汽车行业应用
