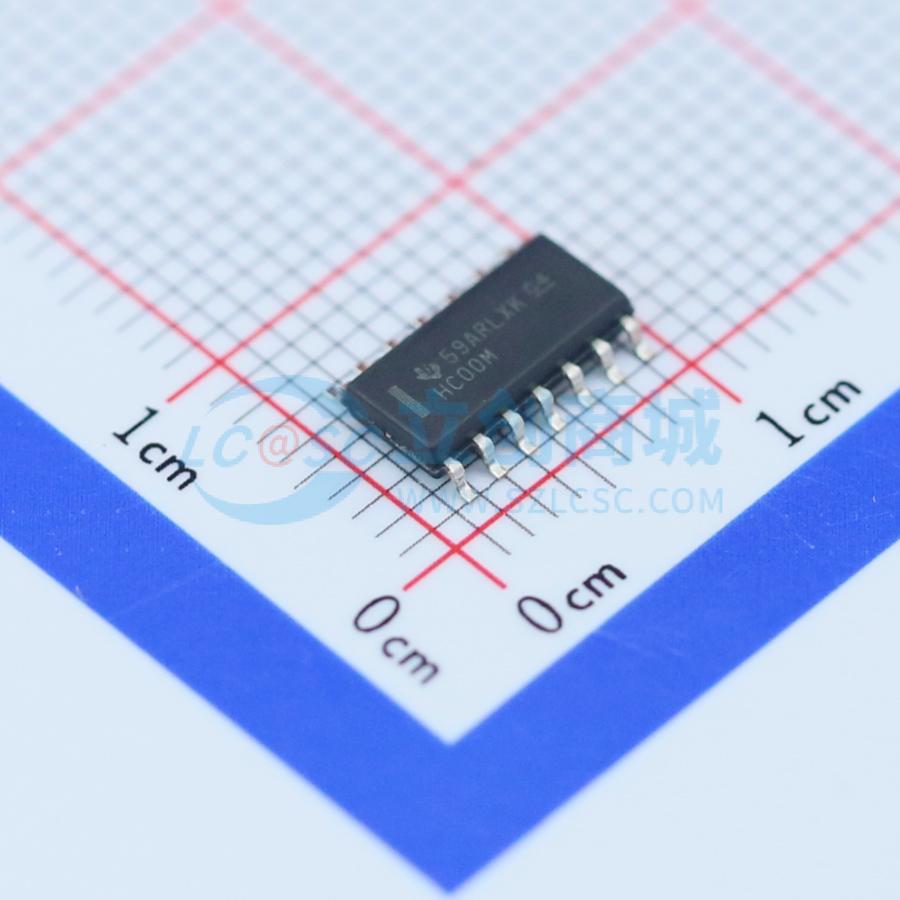

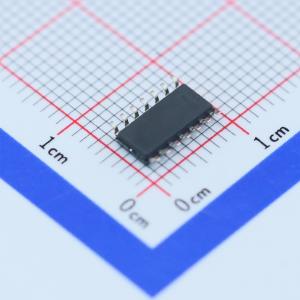

CD74HC00M96

CD54HC00、CD74HC00、CD54HCT00、CD74HCT00为逻辑门器件，采用硅栅CMOS工艺，可实现与LSTTL门相近的工作速度，同时具备标准CMOS集成电路的低功耗特性，所有器件都可驱动10个LSTTL负载，74HCT逻辑系列与标准74LS逻辑系列功能引脚兼容。

• 输入带缓冲
• VCC=5V、CL=15pF、TA=25℃条件下典型传输延迟为7ns
• 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
• 工作温度范围为-55℃~125℃
• 传输延迟和转换时间平衡
• 相较于LSTTL逻辑集成电路功耗显著降低
• HC类型工作电压范围为2V~6V，具备高抗干扰性，VCC=5V时，低电平噪声容限为VCC的30，高电平噪声容限为VCC的30
• HCT类型工作电压范围为4.5V~5.5V，可直接与LSTTL输入逻辑兼容，最大低输入电压VIL为0.8V，最小高输入电压VIH为2V；可与CMOS输入兼容，VOL、VOH条件下I1≤1μA
• 直流电源电压最大范围为-0.5V~7V
• 每个输出引脚直流输出源或灌电流最大为50mA
• 直流VCC或接地电流最大为50mA
• 密封封装或管芯最高结温为175℃，塑料封装最高结温为150℃
• 存储温度范围为-65℃~150℃
• 10秒焊接条件下最高铅温度为300℃
• 直流输入输出电压范围为0V~VCC
• 输入上升下降时间最大值：2V条件下1000ns，4.5V条件下500ns，6V条件下400ns
• PDIP封装热阻典型值为80℃/W，SOIC封装热阻典型值为86℃/W
• 提供CERDIP、PDIP、SOIC多种封装类型
