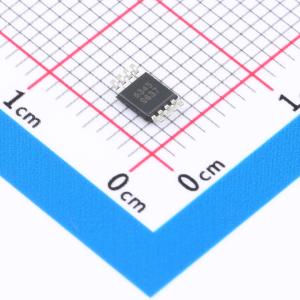

温馨提醒：图片仅供参考，商品以实物为准

AD8418BRMZ

双向、零漂移电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双向、零漂移、电流检测放大器
品牌名称: ADI(亚德诺)
商品型号: AD8418BRMZ
商品编号: C107356
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

	属性	参数值
	差分电压	-5.5V~+5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	100dB
	噪声密度(eN)	110nV/√Hz@1kHz

商品概述

AD8418是一款高压、高分辨率电流检测放大器。设定初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418在输入共模电压处于 -2 V至 +70 V范围时，具有出色的输入共模抑制性能；它能够在采样电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电池管理和电磁阀控制等。在 -40°C至 +125°C的整个温度范围内，AD8418都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。AD8418完全符合汽车应用规范，集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。AD8418提供8引脚MSOP和SOIC两种封装。

商品特性

失调漂移：0.1 μV/°C(典型值)
失调电压：±400 μV(最大值，全温度范围)
电源工作范围：2.7 V至5.5 V
集成电磁干扰(EMI)滤波器
高输入共模电压范围工作电压范围： -2 V至 +70 V，耐压范围： -4 V至 +85 V
初始增益μ = 20 V/V
宽工作温度范围： -40°C至 +125°C
双向操作
提供8引脚SOIC和8引脚MSOP封装
共模抑制比(CMRR)：86 dB，直流至10 kHz
通过汽车应用认证

应用领域

高端电流检测
电机控制
电磁阀控制
电源管理
低端电流检测
诊断保护

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-2V~70V
	增益	20V/V
	带宽	250kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	200uV
	工作温度	-40℃~+125℃
