- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

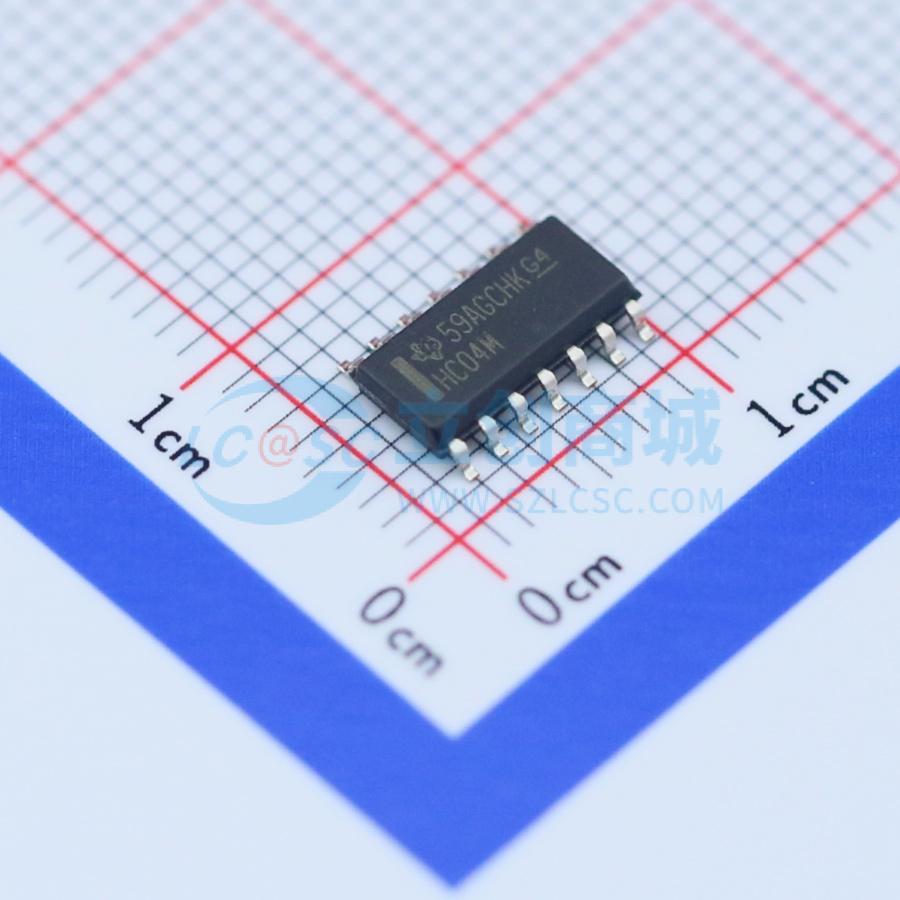

CD74HC04M96
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC04 8 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC04M96
- 商品编号
- C107295
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 3.7V；5.2V | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
CD54HC04、CD54HCT04、CD74HC04和CD74HCT04是高速CMOS逻辑六反相门，采用硅栅CMOS工艺制造，可实现与LSTTL门类似的工作速度，同时具备标准CMOS集成电路的低功耗特性。所有器件都具备驱动10个LSTTL负载的能力。
商品特性
- 带缓冲输入
- 典型传播延迟:6ns（VCC=5V、CL=15pF、TA=25℃条件下）
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围:-55℃ 至 125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC类型支持2V 至 6V工作电压
- HC类型具备高抗干扰能力，在VCC=5V时，NIL为VCC的30%，NIH为VCC的30%
- HCT类型支持4.5V 至 5.5V工作电压
- HCT类型输入逻辑与LSTTL直接兼容，VIL最大值0.8V，VIH最小值2V
- HCT类型输入与CMOS兼容，在VOL、VOH条件下I1≤1μA
