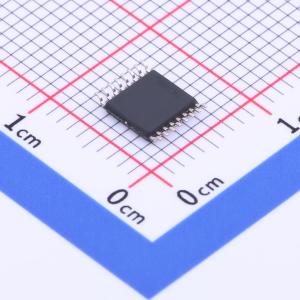

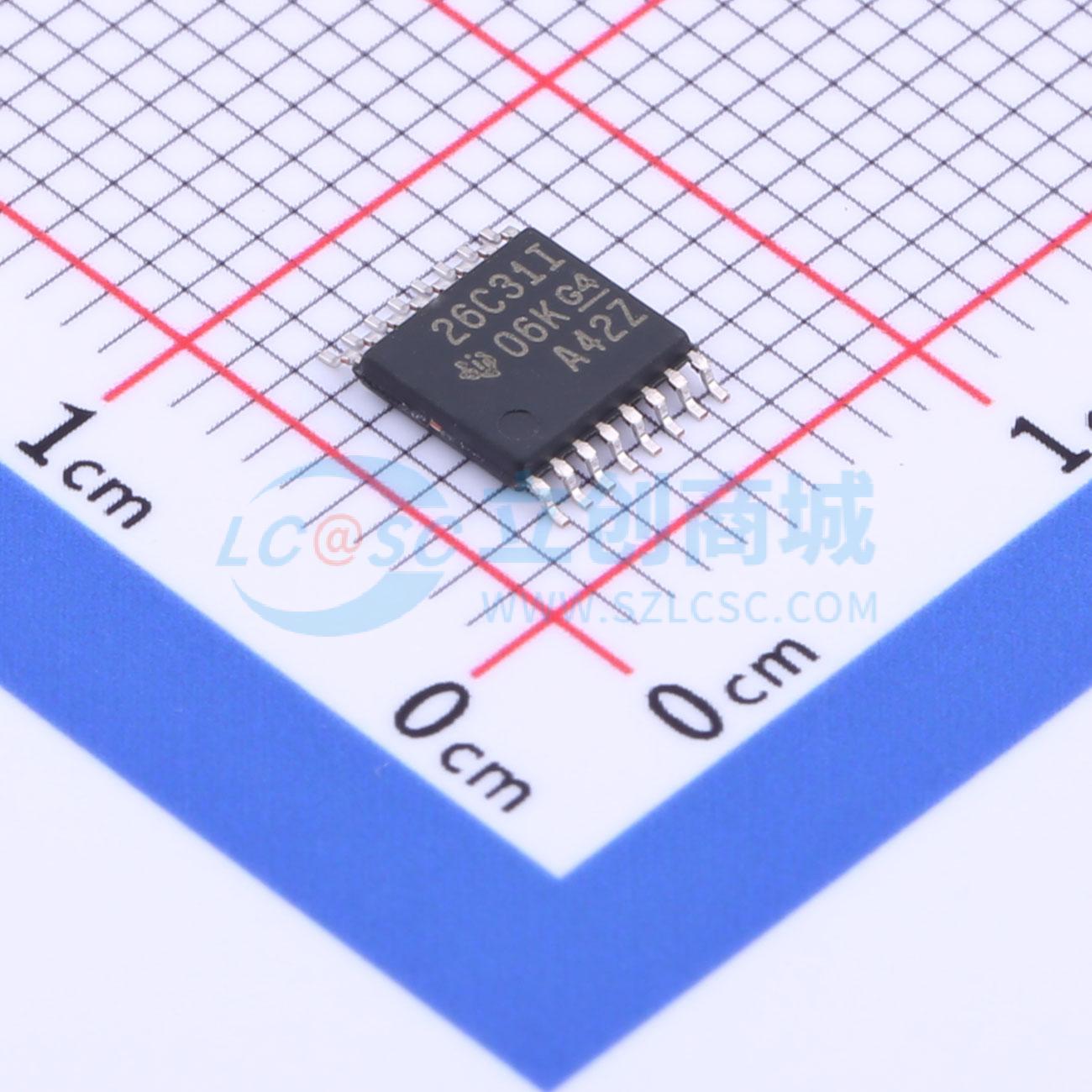

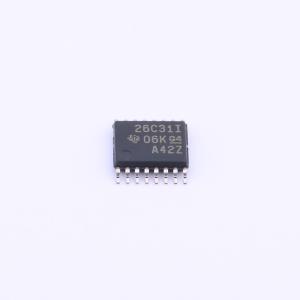

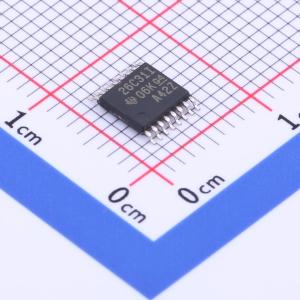

温馨提醒：图片仅供参考，商品以实物为准

AM26C31IPW

四通道差分线路驱动器，具备互补输出，满足TIA/EIA-422-B和ITU建议V.11标准，采用BiCMOS电路，低功耗、高速、低脉冲失真

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AM26C31 四路差分线路驱动器
品牌名称: TI(德州仪器)
商品型号: AM26C31IPW
商品编号: C962985
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.195克(g)

商品参数

商品概述

AM26C31是一款带互补输出的差分线路驱动器，符合TIA/EIA-422-B以及ITU的相关要求；三态输出具备大电流驱动能力，可驱动双绞线、平行传输线这类平衡线路，掉电状态下输出呈高阻态；所有四个驱动器共用使能功能，可选择高电平有效或低电平有效使能输入；采用BiCMOS电路，在不降低速度的前提下降低功耗。不同型号对应不同工作温度范围：AM26C31C工作温度范围为0℃~70℃，AM26C31I工作温度范围为-40℃~85℃，AM26C31Q工作温度范围为汽车级温度区间-40℃~125℃，AM26C31M工作温度范围为-55℃~125℃。

商品特性

符合或超出TIA/EIA-422-B和ITU建议V.11的要求
低功耗，典型工作电流Icc为100μA
采用单5V电源供电
高速性能，典型传播延迟tPLH = tPHL = 7ns
低脉冲失真，典型偏移抖动tsk(p) = 0.5ns
掉电条件下输出呈高阻抗
可升级替代AM26LS31器件
提供适用于高可靠性汽车应用的Q-Temp等级产品
支持配置控制与打印
符合汽车应用标准认证

应用领域

化学与气体传感器
温度传感器、压力传感器类现场变送器
无刷直流电机、有刷直流电机的电机控制
采用Modbus的温度传感器与控制器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	4
	通道类型	单向
	灌电流(IOL)	20mA

	属性	参数值
	拉电流(IOH)	20mA
	系列	AM26C31
	工作温度	-40℃~+85℃
	静态电流(Iq)	100uA
	传播延迟(tpd)	12ns
	功能特性	掉电隔离；输出使能
