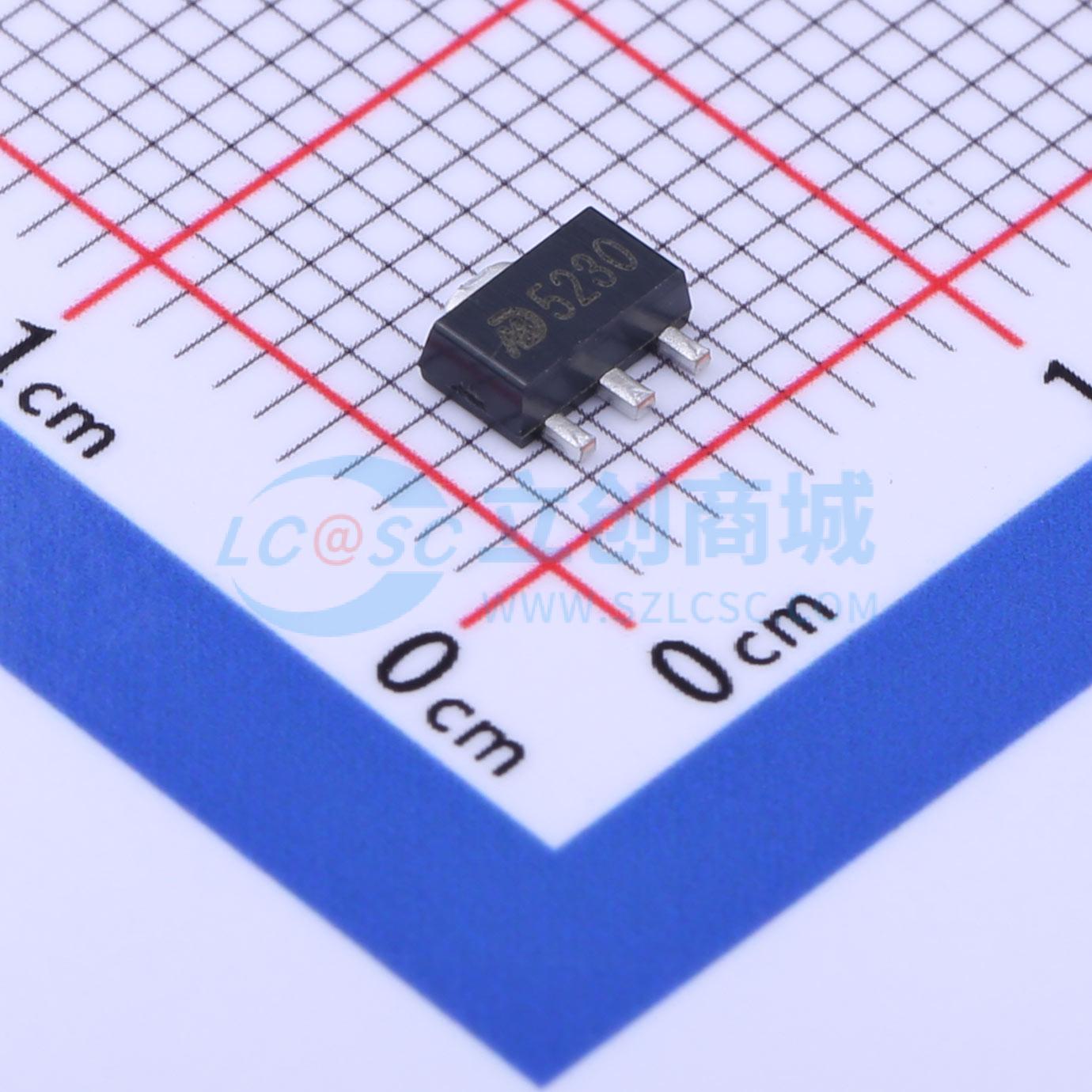

MD52A30PA1

输入7V 输出1.2V~5V 500mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是超低功耗低压差线性稳压器（LDO），采用CMOS工艺制造。它可以提供高达500mA的电流，同时仅消耗0.6μA的静态电流。它由基准电压发生器、误差放大器、电流折返电路、相位补偿电路和驱动晶体管组成。专为低静态电流是关键参数的应用而设计。即使在压差模式下也能保持低静态电流消耗，以进一步延长电池寿命。
品牌名称: 明达微
商品型号: MD52A30PA1
商品编号: C962886
商品封装: SOT-89-3L
包装方式: 编带
商品毛重: 0.08克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

MD52XX是采用CMOS工艺制造的超低功耗低压差线性稳压器（LDO）。它能够提供高达500mA的电流，而静态电流仅为0.6μA。它由基准电压发生器、误差放大器、折返式限流电路、相位补偿电路和驱动晶体管组成。MD52XX专为对超低静态电流有严格要求的应用而设计。即使在压差模式下，该器件也能保持较低的静态电流消耗，从而进一步延长电池续航时间。

商品特性

超低静态电流：0.6μA
高精度：±2%
压差：230mV（负载电流为500mA时）
最大输出电流：500mA
输入电压范围：2.2V ~ 7.0V
温度稳定性：±50ppm/°C
开/关逻辑：高电平使能
待机电流：10nA
使能端禁用时输出电容放电电路
保护电路：限流、短路、折返式限流
输出电容：兼容低ESR陶瓷电容

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	64dB@(10Hz)

	属性	参数值
	压差	230mV@(500mA)
	静态电流(Iq)	600nA
	特性	过热保护；过流保护；带使能；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
