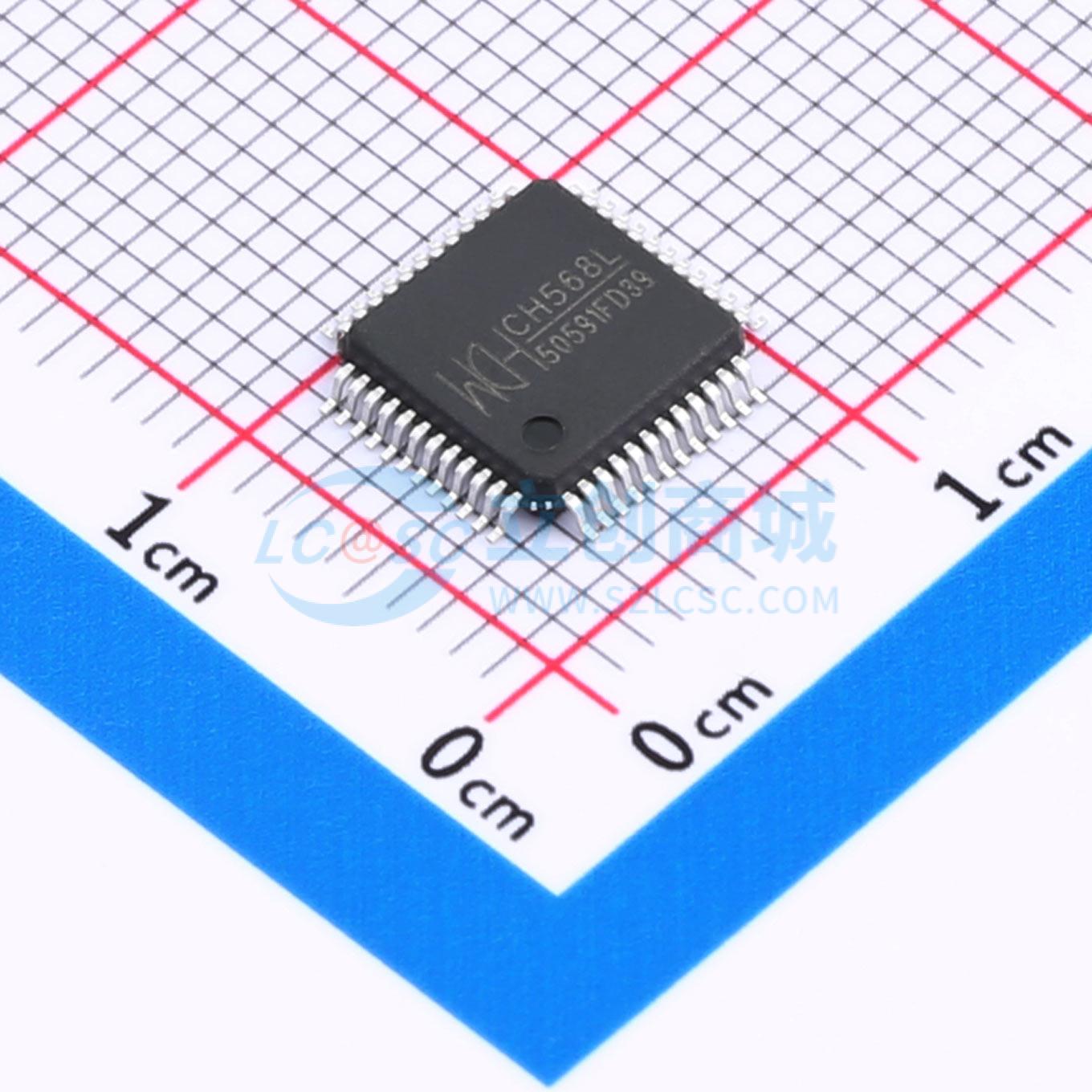

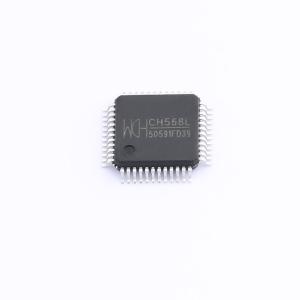

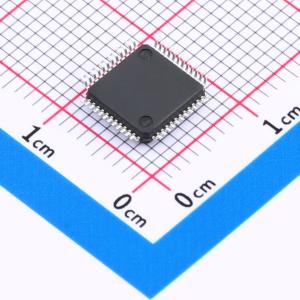

CH568L

32-bit RISC微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高性能32位RISC精简指令集微控制器，内置192KB FLASH闪存、32KB SRAM和32KB DataFlash。片上集成高速USB2.0主/从控制器、4组SD控制器、SATA控制器、加密算法模块、4组UART、7组PWM、3组定时器等丰富的外设资源，可广泛用于各种嵌入式应用。
品牌名称: WCH(南京沁恒)
商品型号: CH568L
商品编号: C963142
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.3克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)

	属性	参数值
	功能特性	上电复位(POR)；内置通用定时器；外部管脚复位(NRST)；软件复位

商品概述

CH568是一款高性能的32位RISC精简指令集微控制器，内置192KB FLASH闪存、32KB SRAM及32KB DataFlash。该芯片集成了高速USB2.0主/从控制器、4组SD控制器、SATA控制器、加密算法模块、4组UART接口、7组PWM、3组定时器等丰富的外设资源，可广泛应用于各种嵌入式应用。

商品特性

32位RISC精简指令集内核，最高主频120MHz
192KB字节程序存储区，支持写保护
32KB字节SRAM
32KB字节DataFlash
高速USB2.0收发器（内置PHY），支持高速Host/Device模式，支持控制/批量/中断/同步传输，支持双缓冲PING-PONG机制，支持DMA
4组独立SD控制器，支持单线、4线、8线通讯模式，支持SD/TF卡、SDIO卡以及eMMC卡等，内置FIFO，支持DMA
SATA控制器（内置PHY），支持1.5G/3G模式，支持电源管理，支持自动数据流控，支持DMA
3组26位定时器，支持信号宽度采样/边沿捕捉、PWM可调输出、计数功能，TMR1和TMR2支持DMA
扩展4组PWM输出，占空比可调
4组独立UART，兼容16C550，最高波特率6Mbps，内置FIFO，多个触发级
2组SPI接口，1个支持Master和Slave模式，1个只支持Master模式，内置FIFO，SPI0支持DMA
LED屏接口，支持1/2/4路数据线，内置FIFO，支持双缓冲，支持DMA
支持睡眠模式，支持部分GPIO、USB或者SATA信号唤醒
26个GPIO口，8个引脚可设置电平/边沿中断，部分引脚具有复用及映射功能
唯一64bit ID识别号
电源范围：3.0~3.6V (3.3V ±10%)
封装：LQFP48

应用领域

安全存储
家居安防
USB相关应用
监控
报警系统
