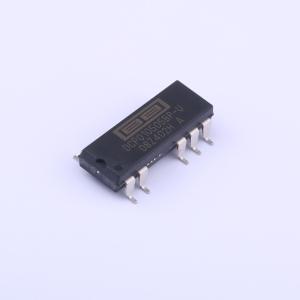

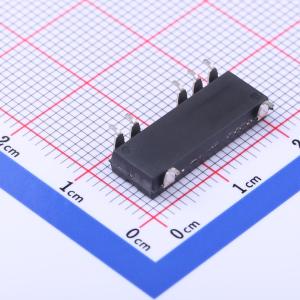

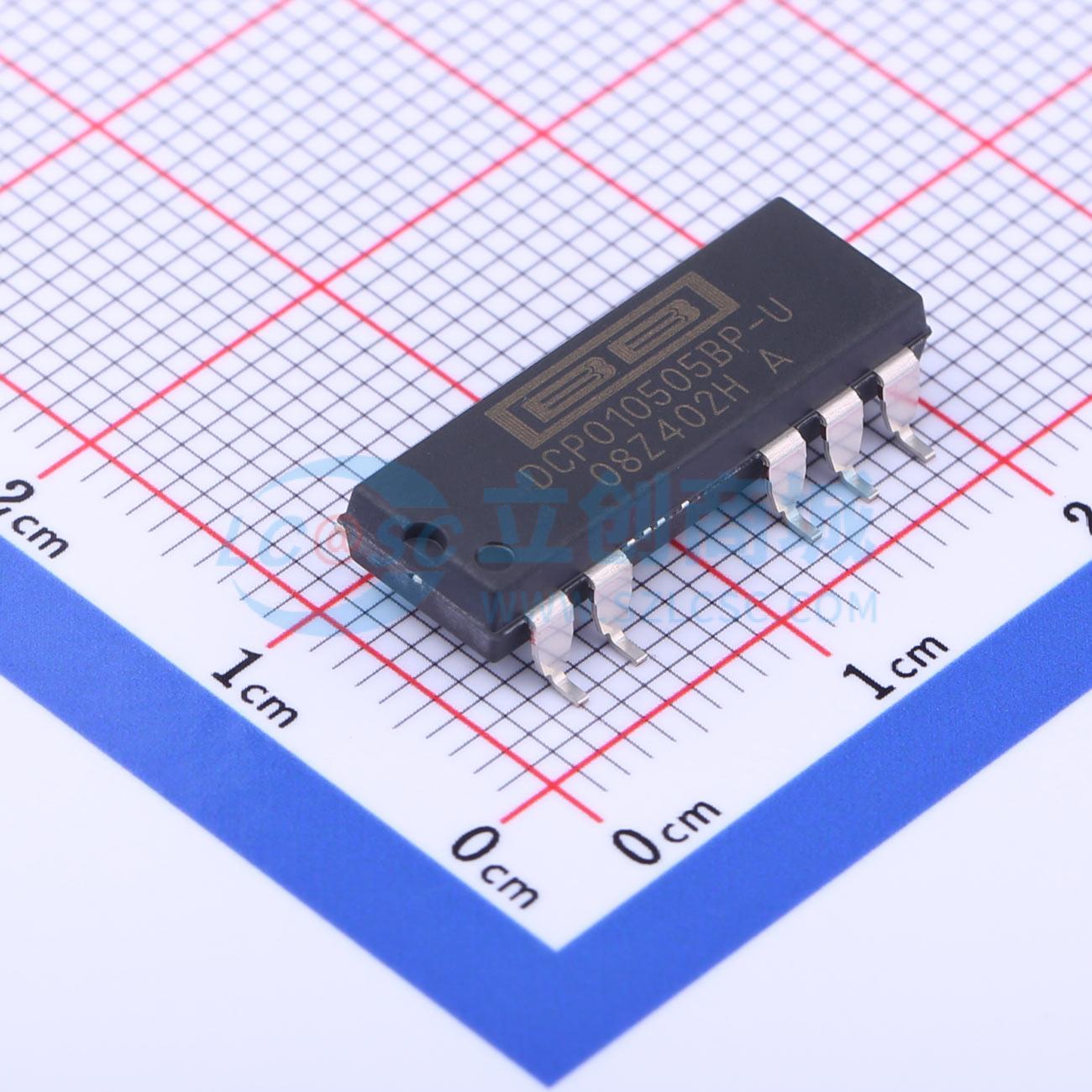

DCP010505BP-U/700

1W、1000VRMs隔离式非稳压直流/直流转换器模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCP010505B 微型 1W 隔离式非稳压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: DCP010505BP-U/700
商品编号: C962989
商品封装: SOP-7
包装方式: 编带
商品毛重: 1.22克(g)

商品参数

商品概述

DCP01B 系列是 1W 隔离式非稳压直流/直流转换器模块。DCP01B 系列器件具有片上器件保护，只需要很少的外部元件即可提供额外的功能，例如输出禁用和开关频率同步。DCP01B 系列器件集这些特性和较小的尺寸于一体，非常适合用于各种应用，并且对需要信号路径隔离的应用来说，它是一个易于使用的解决方案。

商品特性

1kV 隔离（工作）：1 秒测试
在隔离层中施加连续电压：60VDC/42.5VAC
UL1950 认证组件
EN55022 B 类 EMC 性能
7 引脚 PDIP 和 7 引脚 SOP 封装
输入电压：5V、15V 或 24V
输出电压：±5V、±6.5V、±12V 或 ±15V
器件间同步
过热保护
短路保护
高效率

应用领域

信号路径隔离
消除接地环路
数据采集
工业控制和仪表
测试设备

	属性	参数值
	商品目录	隔离电源模块
	输出功率	1W
	工作电压(Vin)	4.5V~5.5V
	转换效率	80%
	输出电压(Vout)	4.75V~5.25V
	输出电流(最大值)	200mA
	隔离电压(Vrms)	1kV

	属性	参数值
	特性	短路保护；过热保护
	工作温度	-40℃~+100℃
	开关频率	400kHz
	纹波噪声	20mVp-p
	长度	19.18mm
	宽度	10.6mm
