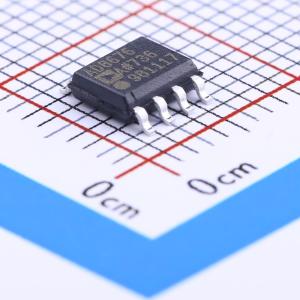

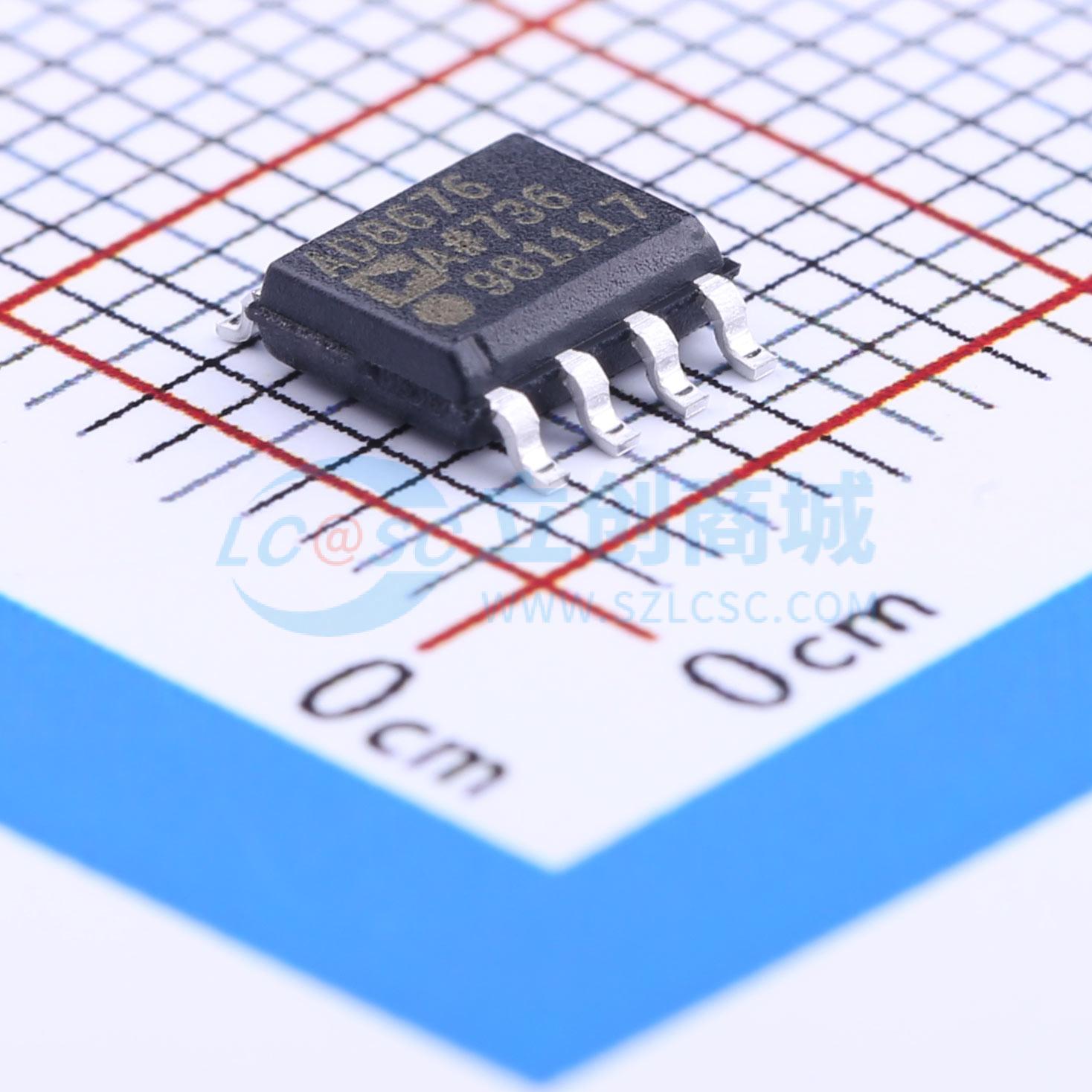

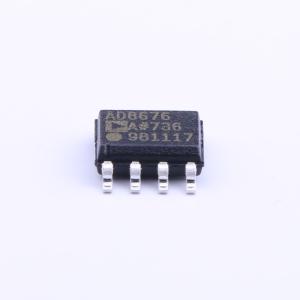

温馨提醒：图片仅供参考，商品以实物为准
AD8676ARZ
超精密，36 V，2.8 nV/√Hz 双轨至轨输出运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超高精度、36 V、2.8 nV/√Hz双路RRO运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8676ARZ
- 商品编号
- C99967
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 12uV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 输入偏置电流(Ib) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 噪声密度(eN) | 2.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.2mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 5V~15V | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
AD8676精密运算放大器在整个工作温度范围内，具备超低失调、超低漂移、低电压噪声以及极低的输入偏置电流。AD8676是一款精密宽带运算放大器，具有轨到轨输出摆幅和极低噪声。其工作电压范围为±5 V至±15 V。 AD8676与OP184一样具有轨到轨输出特性，但带宽更宽，电压噪声更低，同时兼具行业标准OP07放大器的高精度和低功耗特点。与其他低噪声轨到轨运算放大器不同，AD8676具有极低的输入偏置电流和低输入电流噪声。 AD8676的典型失调电压仅为12 μV，失调漂移为0.2 μV/℃，噪声仅为0.10 μV p·p（0.1 Hz至10 Hz），非常适合不能容忍大误差源的应用。精密仪器、PLL及其他精密滤波电路、位置和压力传感器、医疗仪器以及应变计放大器等，都能从其极低的噪声、低输入偏置电流和宽带宽中受益匪浅。许多系统可利用AD8676的低噪声、直流精度和轨到轨输出摆幅，以最大化信噪比和动态范围。
商品特性
- 极低电压噪声：在1 kHz时为2.8 nV/√Hz
- 轨到轨输出摆幅
- 低输入偏置电流：最大2 nA
- 极低失调电压：典型值12 μV
- 低输入失调漂移：最大0.6 μV/℃
- 极高增益：120 dB
- 宽带宽：典型值10 MHz
- 工作电压范围：±V至±18 V
应用领域
- 精密仪器
- PLL滤波器
- 激光二极管控制环路
- 应变计放大器
- 医疗仪器
- 热电偶放大器
