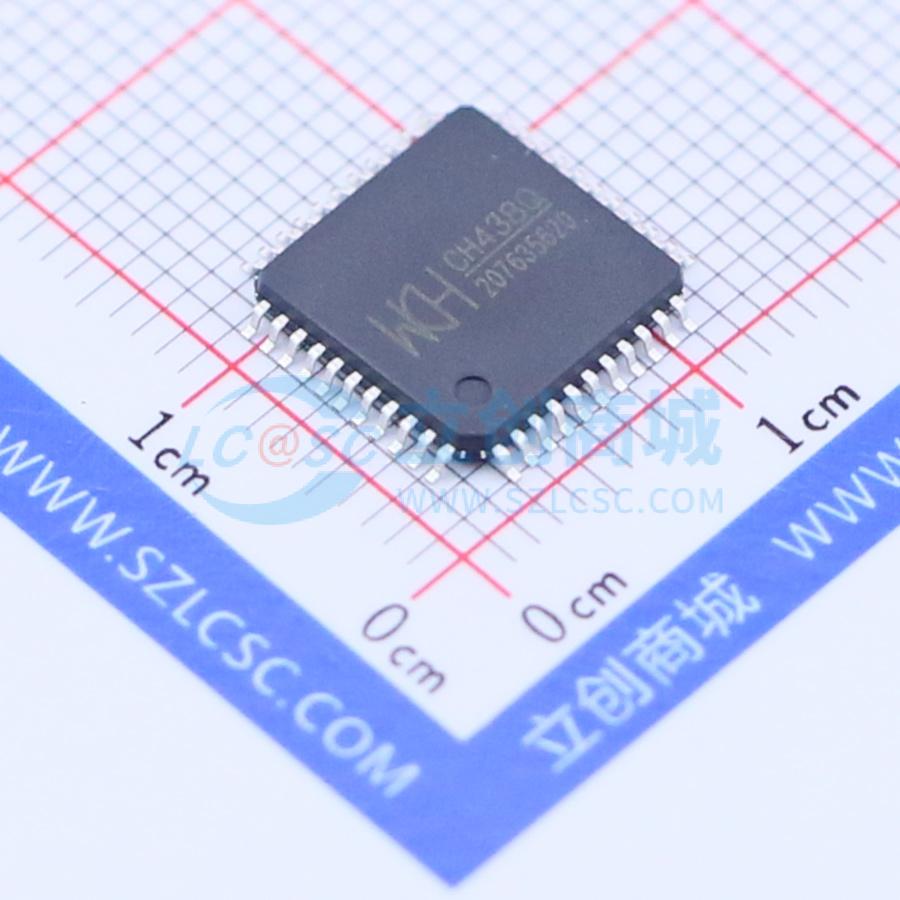

CH438Q

CH438 是八UART 芯片，包含八个兼容16C550 或者16C750 的异步串口，支持最高4Mbps 的通讯波特率，可以用于单片机/嵌入式系统的RS232 串口扩展、带自动硬件速率控制的高速串口、RS485通讯等。

• 完全独立的八个异步串口，兼容16C550、16C552、16C554 及16C750 并且有所增强。
• 支持5、6、7 或者8 个数据位以及1 或者2 个停止位。
• 支持奇、偶、无校验、空白0、标志1 等校验方式。
• 可编程通讯波特率，支持115200bps 以及最高达4Mbps 的通讯波特率。
• 内置128 字节的FIFO 先进先出缓冲器，支持4 个FIFO 触发级。
• 支持MODEM 调制解调器信号CTS、DSR、RI、DCD、DTR、RTS，可由75232 芯片转成RS232 电平。
• 支持硬件流控制信号CTS 和RTS 自动握手和自动传输速率控制，兼容TL16C550C。
• 支持串口帧错误检测、支持Break 线路间隔检测。
• 内置时钟振荡器，支持频率范围0.9216MHz~32MHz 的晶体，默认使用22.1184MHz 晶体。
• 提供10MB 速度的8 位被动并行接口连接单片机。
• 并行接口包含8 位数据总线，7 位地址，3 线控制：片选输入、写选通以及可选的读选通。
• 支持直接地址和复用地址方式：直接输入7 位地址或者由ALE 信号控制从数据总线锁存地址。
• 中断输出引脚是可选连接，低电平有效，可以通过查询寄存器中的中断标志位代替。
• 支持5V 或者3.3V 电源电压，支持串口低功耗睡眠模式。
• 提供LQFP - 44 和LQFP - 128 无铅封装，兼容RoHS。

• 单片机/嵌入式系统的RS232 串口扩展
• 带自动硬件速率控制的高速串口
• RS485通讯
